Superjc
06-01-2019 à 12h21
Acceder au profil du membre
Circuit très connu VTT L'Hivernale LARCHANT
Avec Cyril 45 (Shimano)
Moi SJC78 (Bafang)

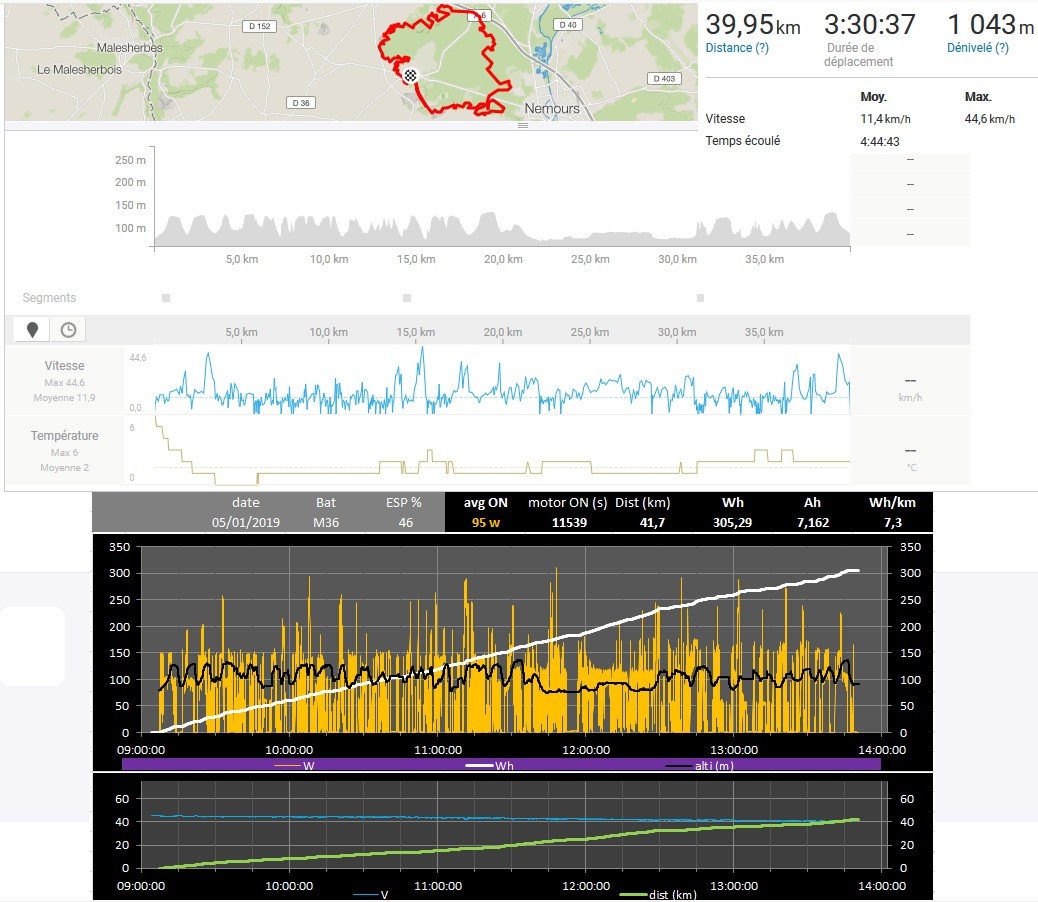

Le Bafang étant équipé d’un enregistreur très précis, on y voit les vrais paramètres électrique
Conso batterie 305Wh
Puissance moyenne du moteur en utilisation 95W
Puissance moyenne du moteur sur le temps total 64W



Christophe, 2986 msg, 58 ans. Guyancourt (FR-78). [mon blog] 36V 250W VTT bafang swxk 185R MetV and BBS01 Cycloboost
 Citer Alerter [599027]
Elem
06-01-2019 à 12h35
Acceder au profil du membre
Je suis pas loin de tes stats ;)

Hier une ballade " mont auri sources du paillons " avec 3 pote en musculaire ( qui font la transv etc ) et deux en vélo à assistance électrique, 36 km 1450 d+ j ai consommé 278 wh .

strava.app.link

j ai utilisé pour la première fois la version open source du firmware avec un lcd3 en afficheur et pas mal de fonctions dessus, y a probablement l algorithme qui donne la puissance en utilisant les données du capteur de couple quii foire un peu ;) je me vois pas développer plus de 400w crête en effort .

le niveau 1 utilise 0.4*la puissance théorique musculaire, c est celui que j ai utilisé la plupart du temps .
je vais le descendre a 0.3, je consomme encore trop a mon gout .

Didier, 4032 msg, 58 ans. Biot (FR-06). [mon blog] VTT SWX02 RR-9.1 * VTT TSDZ2 RR-9.1 elementaire01.blogspot.com/
 Citer Alerter [599029]
publicité
06-01-2019 à 12h35
Pèse vélo de précision
Mesurez le poids de votre vélo et de ses accessoires avec une précision de 10 grammes. Et ce jusqu'à 40 kg. Moins de 15 euros... moi je dis ça, je dis rien ...
cyclurba.fr/Velos_electriques/168/Peson-Pèse-vélo.html
Lien commercial -185-


Havoc
06-01-2019 à 12h35
Acceder au profil du membre
Sur quel niveau d'assistance réalises-tu majoritairement le parcours pour aboutir à 95W en moyenne ?

Bruno, Modérateur,48685 msg, 53 ans. Etampes (FR-91). [mon blog] Vtf 12km/j/IntercontinentalBBS/Sunn Revolt/XChox/Motive/Dogg
 Citer Alerter [599030]
Superjc
06-01-2019 à 14h57
Acceder au profil du membre
@Havoc
Je ne vois pas trop l’intérêt …
Ceci dit, c’est sans doute le niveau 1
Le niveau 1 est à 2.3A environ (92W à 40V)



Christophe, 2986 msg, 58 ans. Guyancourt (FR-78). [mon blog] 36V 250W VTT bafang swxk 185R MetV and BBS01 Cycloboost
 Citer Alerter [599058]
Havoc
06-01-2019 à 14h59
Acceder au profil du membre
C'est juste pour avoir des ordres de grandeur présents à l'esprit pour ma propre utilisation et tu réponds parfaitement à ma question, Merci beaucoup !

Bruno, Modérateur,48685 msg, 53 ans. Etampes (FR-91). [mon blog] Vtf 12km/j/IntercontinentalBBS/Sunn Revolt/XChox/Motive/Dogg
 Citer Alerter [599060]
Jacques74
06-01-2019 à 16h06
Acceder au profil du membre
Oui sur une moyenne ça change passablement la donne, même si on a des pics à plus de 15 ou 20A (gachette par exemple) on peut se retrouver très bas en conso générale selon utilisation

Enfin, pour ma part je consomme généralement un peu plus que Christophe, mais j'utilise mon VTT pour tout faire, montagne et ville
... et puis si j'ai choisi le VAE, c'est aussi pour pas trop en ch..ez

A part ça, ce genre de graphique on les avait déjà avec les Cycle Analyst ou BattMan : Ici l'avantage de la console BBS maison c'est qu'on peut tout réunir dans un seul appareil
C'est pour ça que la carte SD intégrée a vite été pour moi une priorité ! ;)

... pour exemple l'open log sur un CA, en 2013, c'était déjà un avantage !
Ou les Batt-man (ici sur BBS02) mais avec une mémoire limitée à 1.5 heure et infos courtes...

Puis aujourd'hui sur ESP32, en passant beaucoup de temps avant sur les Arduino.

Anonyme, 16609 msg, (FR).
 Citer Alerter [599070]

Message modifié le 2019-01-06 17:28:47 par Jacques74.
Superjc
06-01-2019 à 18h28
Acceder au profil du membre
Exemple taille de fichier log avec 6h48 d’enregistrement
Acquisition 1s sur carte SD (pas encore testé en dessous, c’est déjà lourd à traiter…)
La boucle de L’Esp32 fait les acquisitions à une fréquence de 0.2s sur I2C L’ADS1115
La température est toutes les secondes (la sonde additionnelle numérique externe n’est pas branchée -127°C)
Sur l’exemple précédent de la sortie VTT c’est le capteur température du GPS que l’on voit..


Christophe, 2986 msg, 58 ans. Guyancourt (FR-78). [mon blog] 36V 250W VTT bafang swxk 185R MetV and BBS01 Cycloboost
 Citer Alerter [599093]
Jacques74
06-01-2019 à 19h06
Acceder au profil du membre
Oui, en gros et à la louche c'est un caractère = 1 oct.
Donc même avec une vieille carte de 256Mo ou 1Go, il y a de la marge

Voir aussi ici :
www.carnetdumaker.net

...
Le choix de la shield SD est important, mais le choix de la carte SD l'est tout autant.

Toutes les cartes SD ne sont pas compatibles avec les cartes Arduino. Cela est dû au fait que les cartes Arduino communiquent avec la carte SD via un bus SPI. La communication en mode SPI n'est pas la méthode classique de communication avec une carte SD. Ce mode un peu spécial est un héritage des toutes premières versions de cartes SD. Vous vous en doutez, depuis les premières cartes SD, il y a eu beaucoup de changement et les normes se sont enchainées au fil des années.

Les cartes SDXC ne sont PAS compatibles. De même que les cartes d'une capacité supérieure à 32Go.

Les cartes SDHC (capacité supérieure à 4Go) sont compatibles la plupart du temps, qu'importe leur norme de vitesse (class 2, 4, 10, UI, etc.). Pour maximiser vos chances d'avoir une carte SD compatible, préférez des cartes de petites capacités (2Go, 4Go, ou 8Go) et avec une classe de vitesse "lente" (class 2, 4, 10).

Personnellement, je conserve précieusement mes cartes SD de petites capacités. Une carte SD de 256Mo peut sembler bien inutile de nos jours, mais pour une utilisation avec un montage Arduino, c'est le top.

...

Je confirme tout à fait la dernière phrase !
Quant à la vitesse d'écriture, avec 4 capteurs sur l'ADS1115 ** et à une fréquence de 500ms, c'est OK sur l'ESP32 (y compris avec time stamp, temp. CPU, Km et Km/h, Ah calculés, etc ...)

** 20ms delay, 128 sps

Anonyme, 16609 msg, (FR).
 Citer Alerter [599112]

Message modifié le 2019-01-06 19:10:36 par Jacques74.
Superjc
06-01-2019 à 20h03
Acceder au profil du membre
Pour les acquisitions plus rapide...



Christophe, 2986 msg, 58 ans. Guyancourt (FR-78). [mon blog] 36V 250W VTT bafang swxk 185R MetV and BBS01 Cycloboost
 Citer Alerter [599132]
publicité
06-01-2019 à 20h03
Lien commercial -276-

Jacques74
06-01-2019 à 20h05
Acceder au profil du membre
Très utile en roulant ...

Mais dans le genre avec un simple Arduino et petit Oled timbre poste on peut aussi faire ça en analogique
Ici mon BBSDuino v1 + un petit délire récupéré.

Anonyme, 16609 msg, (FR).
 Citer Alerter [599133]

Message modifié le 2019-01-06 20:22:41 par Jacques74.
