Jclaudej
17-04-2018 à 18h47
Bonsoir,

Bon cela ce présente pas comme je le pensais.
Les 9 transistors sont bons hormis un qui a une patte cassée (sûrement durant le démontage)
Il me reste à vérifier la capacité de filtrage mais le dés-soudage n'est pas simple.
Concernant le radiateur, il est complètement coincé dans le carter

Cela commence à devenir hard et si la capacité est bonne je ne vois pas ce que je pourrai faire d'autre

Je devrai recevoir un contrôleur neuf en fin de semaine, en espérant que je ne découvre pas un autre problème

Jean-claude, 201 msg, 62 ans. Royan (FR-17). [mon blog] Deux roues un guidon de la nature et du plaisir :)
 Citer Alerter [565482]

Message modifié le 2018-04-17 18:48:36 par Jclaudej.
Elem
17-04-2018 à 22h19
Acceder au profil du membre
Je ne suis pas sur que les tests soient fiables si les mosfet restent sur la carte, en tout cas je ne connaissais pas moi mm la procédure pour tester les fet et si quelqu un connait une procédure fiable pour tester les fet sans les dessouder je suis preneur .

Il semblerait que superJc ait pu identifier le fet defectueux sans tout dessouder mais n ayant pas detaillé sa procedure c est juste une supposition .

Didier, 3106 msg, 57 ans. Biot (FR-06). [mon blog] VTT SWX02 RR-9.1 * VTT TSDZ2 RR-9.1
 Citer Alerter [565533]
publicité
17-04-2018 à 22h19
Transformez votre vélo en vélo électrique !
Lien commercial -292-


Jclaudej
17-04-2018 à 22h39
J’ai dessouder les transistors pour les tester.
J’ai utilisé un multimètre (test diode) et les valeurs trouvées étaient identiques.
Il y a beaucoup de composants sur cette carte et ils ne sont pas tous identifiables.
Je vais continuer à tester ce que je pourrais et je compléterai ce sujet avec mes découvertes.

Jean-claude, 201 msg, 62 ans. Royan (FR-17). [mon blog] Deux roues un guidon de la nature et du plaisir :)
 Citer Alerter [565536]
Elem
17-04-2018 à 23h15
Acceder au profil du membre
Ok merci .

Apres ce n est pas significatif a 100%, mon contro fonctionnait au démarrage puis tombait en panne au bout d un certain temps puis se remettait a fonctionner etc, panne transitoire, c est la plus dur a détecter, il faudrait tester les mosfet en charge mais je ne sais pas comment faire .

Dans le doute les changer tous si tu as un set .

Didier, 3106 msg, 57 ans. Biot (FR-06). [mon blog] VTT SWX02 RR-9.1 * VTT TSDZ2 RR-9.1
 Citer Alerter [565546]
Jclaudej
18-04-2018 à 18h23
Bonjour,

J'ai réussi à démonté le radiateur, mais pas facilement. Bras de levier avec un tournevis.
Je viens de passer commande pour 10 mosfets IFRB3077 comme ceux qui étaient montés chez RS Components ainsi que quelques condensateurs 63V 1000uF.

Prochaine étape remontage et test avant de noyer la carte dans un isolant type Magic Gel.

Pour ceux qui souhaiteraient ce lancer dans l'aventure, sachez que vous aurez besoin, entre autre, de tresse à dessouder, d'une pompe à dessouder et surtout de beaucoup de patience

@ suivre..............


Jean-claude, 201 msg, 62 ans. Royan (FR-17). [mon blog] Deux roues un guidon de la nature et du plaisir :)
 Citer Alerter [565641]
Jclaudej
19-04-2018 à 10h48
Bonjour,

Composants commandés hier soir et reçu ce matin avant 9H

Première constatation malgré les isolants, j'ai 1,2 Ohm entre chaque radiateur ?
J'ai l'impression que le haut des pattes des mosfets reçus sont légèrement plus large que ceux montés à l'origine.
Il va falloir que je trouve une solution, sinon le radiateur dépassera

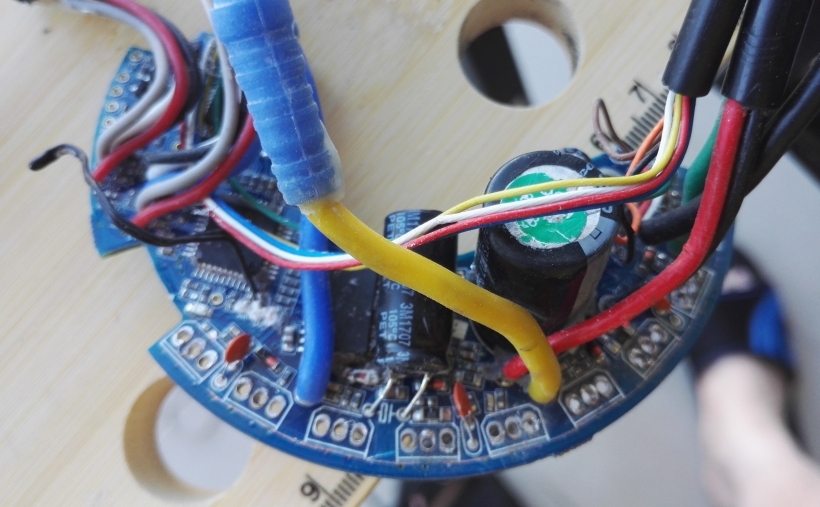

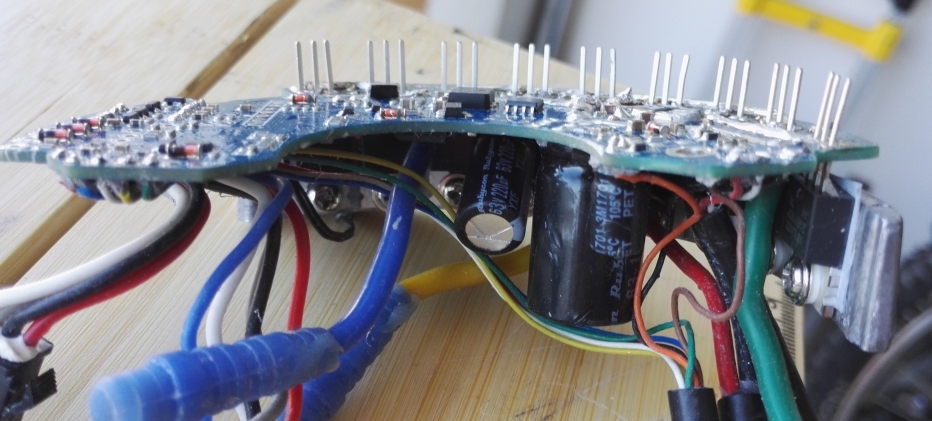

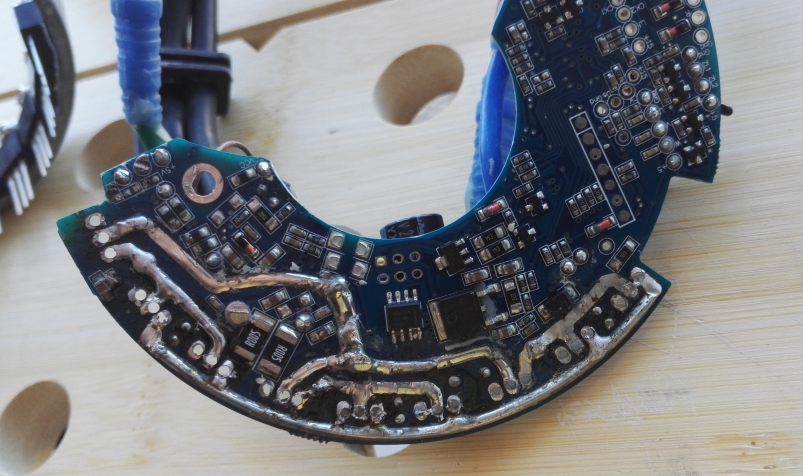

Grosse galère pour enlever la soudure et permettre le remplacement des transistors. J'ai fini avec un petit foret au Dremel.

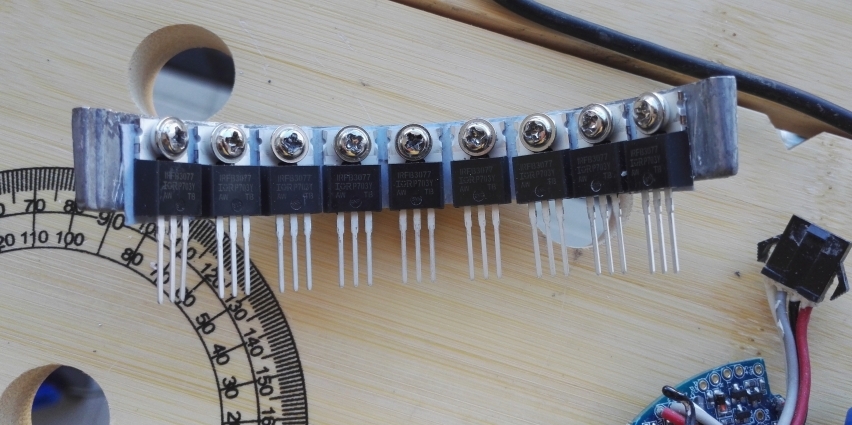

Mosfet installés


Toutes le bonnes idées seront les bienvenues

@ suivre.................

Jean-claude, 201 msg, 62 ans. Royan (FR-17). [mon blog] Deux roues un guidon de la nature et du plaisir :)
 Citer Alerter [565703]

Message modifié le 2018-04-19 10:53:10 par Jclaudej.
Elem
19-04-2018 à 12h05
Acceder au profil du membre
Sympa,
tu as commandé un controleur au fait ou tu comptes remettre en service celui la ?

( il me semble que tu en as commandé un ....)

j espère que tu testeras celui ;)

@++

Didier, 3106 msg, 57 ans. Biot (FR-06). [mon blog] VTT SWX02 RR-9.1 * VTT TSDZ2 RR-9.1
 Citer Alerter [565715]
Jclaudej
19-04-2018 à 12h50
Effectivement, j’attend la livraison d’un contrôleur neuf mais, bien sûr, j’essaierai ma réparation.

Je reste surpris de trouver une résistance presque nulle entre les radiateurs des mosfets

Si quelqu’un pouvait faire cette mesure et me confirmer qu’il trouve environ 1,2 ohm.

@ suivre......

Jean-claude, 201 msg, 62 ans. Royan (FR-17). [mon blog] Deux roues un guidon de la nature et du plaisir :)
 Citer Alerter [565716]
Jclaudej
19-04-2018 à 18h49
Mauvaises nouvelles. Je viens de rebrancher mon contrôleur et cela ne fonctionne pas par contre j'ai une led rouge qui clignote

Lien vers vidéo => vidéo

Jean-claude, 201 msg, 62 ans. Royan (FR-17). [mon blog] Deux roues un guidon de la nature et du plaisir :)
 Citer Alerter [565747]

Message modifié le 2018-04-19 18:52:40 par Jclaudej.
publicité
19-04-2018 à 18h49
Lien commercial -48-

Elem
19-04-2018 à 18h57
Acceder au profil du membre
Je n ai pas d'information sur cette led,
mais si elle est présente c est qu elle sert a des diagnostiques interne,
il faudrait connaitre la signification des msg selon la frequence de clignotement de la led .

Didier, 3106 msg, 57 ans. Biot (FR-06). [mon blog] VTT SWX02 RR-9.1 * VTT TSDZ2 RR-9.1
 Citer Alerter [565749]
