21 messages.   1 2 3   - Problemes fiche connectique display bafang [22242]
Elem
13-04-2018 à 12h49
Acceder au profil du membre
Sans vouloir être rabat joie, je ne suis pas persuadé que la console que tu as commandé soit compatible avec ton système, quand bien mm le type de connecteur serait identique il y a différent protocoles .

Je sais que les différents afficheurs peuvent etre reprogrammé pour que l uart utilise les mm protocoles et codes mais pas sur que dans ton cas tu puisses le faire toi mmm au cas ou ...

Pourrais tu nous indiquer ce qui a motivé ton choix et mettre en lien ou photo le type de ton acncien afficheur !?

par exemple ton controleur linshui n utilise pas le mm protocole que les kunteng, la dpc18 est la plupart du temps associé a un controleur bafang qui a son propre protocole .

Depuis peu on trouve des kit TSDZ2 a base de console 850 ( proche dpc14/18 ) mais l afficheur est probablement reprogrammé .

Moteur pedalier TSDZ2 - la suite

la serie linshui et les LSW a été utilisé a une époque sur le kit "moteur et velo" et leur afficheur n est pas compatible avec du kunteng mm si le type lcd02 est utilisé a la place du led .

Didier, 2909 msg, 57 ans. Biot (FR-06). [mon blog] VTT SWX02 RR-9.1 * VTT TSDZ2 RR-9.1
 Citer Alerter [564773]

Message modifié le 2018-04-13 12:54:34 par Elem.
Jacques74
13-04-2018 à 12h59
Acceder au profil du membre
Mis à part pour les moteurs pédaliers de cette marque (en controleur intégré), il n'existe pas à ma connaissance de controleur "Bafang"...

Ces display (DCP14-DCP18) ont un firmware et une prog. qui peut être plus ou moins différent, et s'adapter à certaines familles de controleurs.
Le tout est de connaitre la compatibilité...
A noter que là encore c'est pas des productions propriétaire "Bafang" et ont les retrouve sous différentes appellations..

Regarder aussi chez LunaCycle et leurs liens externes, ils sont assez connaisseurs en display.

Anonyme, 14017 msg, (FR).
 Citer Alerter [564774]
publicité
13-04-2018 à 12h59
Lien commercial -276-


Carlito
13-04-2018 à 13h05
Voilà mon display... Bonne chance pour trouver le fabricant..
J ai vu les italiens ( photos de leur guidon/velos) avec mon modele de velo et ils ont le display bafang mis apres.... Donc je pense faisable..
Voila je le suis mis as nu là ( photo de mon display, cable contrôleur....)

Anonyme, 20 msg, (FR-20).
 Citer Alerter [564775]
Jacques74
13-04-2018 à 13h11
Acceder au profil du membre

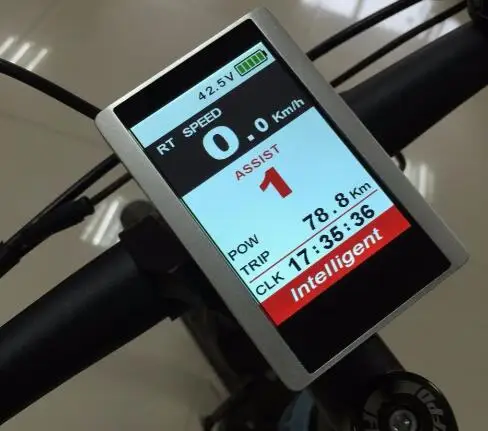

Tiens, mon équivalent DCP14, nommé P850C pour le mien, est aussi de marque "Intelligent"



Gag à part, ce qu'il faut te trouver c'est la doc du controleur, ou encore des témoignages d'utilisateurs ayant le même que toi et ayant installé cette console...
Mais tu peux aussi essayer à la gonflé, en respectant au minimum les polarités ^^

Anonyme, 14017 msg, (FR).
 Citer Alerter [564776]
Elem
13-04-2018 à 13h18
Acceder au profil du membre
sur BMS lsw et afficheur, c est cette série en fait il me semble ...

Didier, 2909 msg, 57 ans. Biot (FR-06). [mon blog] VTT SWX02 RR-9.1 * VTT TSDZ2 RR-9.1
 Citer Alerter [564777]
Elem
13-04-2018 à 13h25
Acceder au profil du membre
nanjing lishui LSW 1106

des ressources ici

Est ce que ton controleur a un câble de programmation ?

Sinon sur la carte il y a probablement un port non câblé pour le mettre a jour .

Pour les display c est pareil, sur endless il en est parlé un peu mais je n ai pas poussé les recherche plus loin ....

Didier, 2909 msg, 57 ans. Biot (FR-06). [mon blog] VTT SWX02 RR-9.1 * VTT TSDZ2 RR-9.1
 Citer Alerter [564779]

Message modifié le 2018-04-13 13:28:15 par Elem.
Jacques74
13-04-2018 à 13h25
Acceder au profil du membre
Connectique standard de ces display (DCP18 et 14), 5 fils :

A noter qu'ils dialoguent sur une transmission serial simple (RX-TX)
Il faut donc que ton controleur en fasse de même, et respecte le bon protocole.

Tant que tu ne fais pas de court-circuit avec les P+/ PL et GND, à mon avis tu ne risques pas grand chose d'essayer...
Adresse prise Higo plus haut.

Anonyme, 14017 msg, (FR).
 Citer Alerter [564780]

Message modifié le 2018-04-13 14:58:33 par Jacques74.
Carlito
13-04-2018 à 13h39

Elem a écrit :
sur BMS , c est cette série en fait il me semble ...



Je pense aussi presque certain même je vais bien regarder tout cela..attendre info du vendeur de velo qui as un bafang display sur le sien.. Mais je doute de sa réponse..
Et je vais voir si je tente un connecteur "male male" ou alors upgrader le velo...

Autre question des gens me disent aucuns problèmes si je met batteries en 48 V et que je vais sur le display et note 48V... Cela va flinguer le controller ou peut il resister...

Si j' envisage de passer en 48V et que le controller ne passe pas alors je changerai le controleur qui aurait cette fois la bonne fiche...

Anonyme, 20 msg, (FR-20).
 Citer Alerter [564781]
Carlito
13-04-2018 à 13h58

Jacques74 a écrit :
Connectique standard de ces display (DCP18 et 14), 5 fils : A noter qu'ils dialoguent avec une transmission serial simple (RX-TX) Il faut donc que ton controleur en fasse de même, et respecte le bon protocole. Tant que tu ne fais pas de court-circuit avec les P+/ PL et GND, à mon avis tu ne risques pas grand chose d'essayer... Adresse prise...



Oui vais trouver grace a ton adress connecteur et en faire un male male... Je testerai... Je vous tiendrais au courant les amis...
Merci à toi et a Elem pour tt ces infos j ai eu pas mal d' infos... Seul on n' est cuit.....
A bientot



Anonyme, 20 msg, (FR-20).
 Citer Alerter [564784]
publicité
13-04-2018 à 13h58
Transformez votre vélo en vélo électrique !
Lien commercial -292-

Elem
13-04-2018 à 14h37
Acceder au profil du membre
Pour le controleur, c est un 36V et non un dual voltage, il peut très bien accepter le 48V, très souvent les condo sont jusqu a 60V; il peut aussi poser problème ...

pour ton afficheur, il faudrait savoir ou tu l as acheté ?
est ce sur un site generique bafang ? ( je veus dire un onglet pour les BBs etc ... )
dans ce cas il faudra trouver un controleur compatible en esperant que la programmation convienne
Eurono vend deux types de controleur, les ena ( qui semble utiliser le protocole bafang standard !? ) et les BTN qui utilisent et sont des controleurs de type Kunteng avec les accessoires compatibles .

dans le cas ENA il te faudra acheter aussi un hub ou le commander sur le site allemand qui les fait a la mesure .

Didier, 2909 msg, 57 ans. Biot (FR-06). [mon blog] VTT SWX02 RR-9.1 * VTT TSDZ2 RR-9.1
 Citer Alerter [564790]
