Ivanovitchk
25-06-2018 à 00h45
je trainais sur endless-sphere et je suis tombé sur cette discussion.

Apparement il y a moyen de valider les changements de programmation autrement qu'en cyclant l'alim P+/-.

Il envoie juste une trame pour changer le niveau de PAS sélectionné à 0 puis reviens à l'actuelle.

A confirmer ? Ca peux éviter du hardware dédié...

Ivanovitchk, 16 msg, 69 ans. (FR).
 Citer Alerter [575191]
Jacques74
25-06-2018 à 17h13
Acceder au profil du membre
Intéressant !
Je vais faire des tests dans ce sens
A voir encore si ça fonctionne sur les autres onglet que le PAS...
(le gars se limite à celui-ci et ne calcul pas les CRC)

Autrement je fais en ce moment des essais avec ce qui va être une Rolls
Un TFT 2.4'' couleur avec possibilité tactile, + carte SD + ESP32 (wifi/BT) embroché directement dessous
L'ensemble ne prend quasi pas plus de place que mon BBSDuino v1 : carte d'env. 65 x 52 mm vs 60x40mm
Ca ouvre beaucoup de possibilités en options et affichages !

Faut que je travaille encore les polices de caractère, là j'en ai dessiné une pour les gros chiffres, mais je vais la reprendre en plus épais (look pseudo 7 segments, avec besoin en mémoire minime).

Si je continue sur cette voie, je tâcherai aussi de rendre le display facilement déposable lors des arrêts en lieux non sûrs !
(à voirs aussi une autre connectique que les Higo standards qui ne tiennent pas les nombreuses déconnections)

Anonyme, 16867 msg, (FR).
 Citer Alerter [575271]

Message modifié le 2018-07-05 15:13:09 par Jacques74.
publicité
25-06-2018 à 17h13
Transformez votre vélo en vélo électrique !
Lien commercial -292-


Dirk-Pitt
29-06-2018 à 19h39
est-ce que les petits génies du décodage bafang seraient interessés pour utiliser cet afficheur minimaliste comme display du bafang.
moi je le trouve sympa. j'ai les infos pour le protocole.


Christophe, 854 msg, 54 ans. Voiron (FR-38). www.la-montee-electrique.com
 Citer Alerter [575739]
Yamty35
05-07-2018 à 10h52
Acceder au profil du membre
Il a l'air effectivement intéressant pour son gabarit.
Il utilise une liaison série ?
Où peut-on se le procurer et à quel prix ?

Jacques, 17 msg, 61 ans. (FR-35).
 Citer Alerter [576356]
Jacques74
05-07-2018 à 12h31
Acceder au profil du membre
Version V2 (TFT 2.4'' couleur), ça avance à grand pas !

Je commence à bien cerner ces ESP32 et leurs possibilités, ces bébêtes sont assez géniales !

Donc voici le dernier modèle, de luxe, tout droit sorti des ateliers Jacques74
(me reste encore à finir le câblage et divers points du code)

- Autonome sur accu interne (test 8h non stop et sans "deep-sleep") ou sur prise micro USB (= aussi recharge)
- 3 fils seulement sur BBS en config. minimum (RX-TX-GND)
- Utilisable avec ou sans commodo 3 boutons (écran tactile)
- Déposable facilement car sur 1/4 de tour type Garmin
- Montable où l'on veut sur le cintre, centre, gauche ou droite, pas de parti pris
- Affichages d'infos avec Ah, Wh, Wh/Km et plus
- Reprogrammation sur terrain !
- Possibilités Wifi, BT et SD (en interne)

ETC ... !

mais plutôt que de longs discours, voici quelques images :









A suivre...

Anonyme, 16867 msg, (FR).
 Citer Alerter [576370]

Message modifié le 2018-07-05 15:07:02 par Jacques74.
Yamty35
05-07-2018 à 12h42
Acceder au profil du membre
Beau travail !

Jacques, 17 msg, 61 ans. (FR-35).
 Citer Alerter [576371]
Papat-Le-Bref
05-07-2018 à 13h16
Acceder au profil du membre
Super chouette, bravo!

Papat, 18854 msg, 53 ans. Fatbike Mxus 3kw (NL). [mon blog] LiPo 18S-20Ah - Vélotaf plage 42 km/j
 Citer Alerter [576373]
Prowler
05-07-2018 à 14h36
Acceder au profil du membre
Très classe

Manu, 683 msg, 38 ans. Puymoyen (FR-16).
 Citer Alerter [576383]
Jacques74
05-07-2018 à 14h59
Acceder au profil du membre
Merci pour vos encouragements
(il y a encore du pain sur la planche pour finaliser complétement...)

Au cas où, pour les supports de vélo type Garmin on trouve plein de modèles 3D tout fait et adaptables sur Thingiverse :
www.thingiverse.com par exemple.
Cela peut permetttre aussi de remanier différemment les accessoires existants sur le cintre, à bat cout !

Ce lien est particulièrement intéressant puisqu'en plusieurs fichiers de pièce :
www.thingiverse.com :2123857/files



Anonyme, 16867 msg, (FR).
 Citer Alerter [576386]

Message modifié le 2018-07-05 15:51:16 par Jacques74.
publicité
05-07-2018 à 14h59
Lien commercial -48-

Superjc
05-07-2018 à 15h47
Acceder au profil du membre

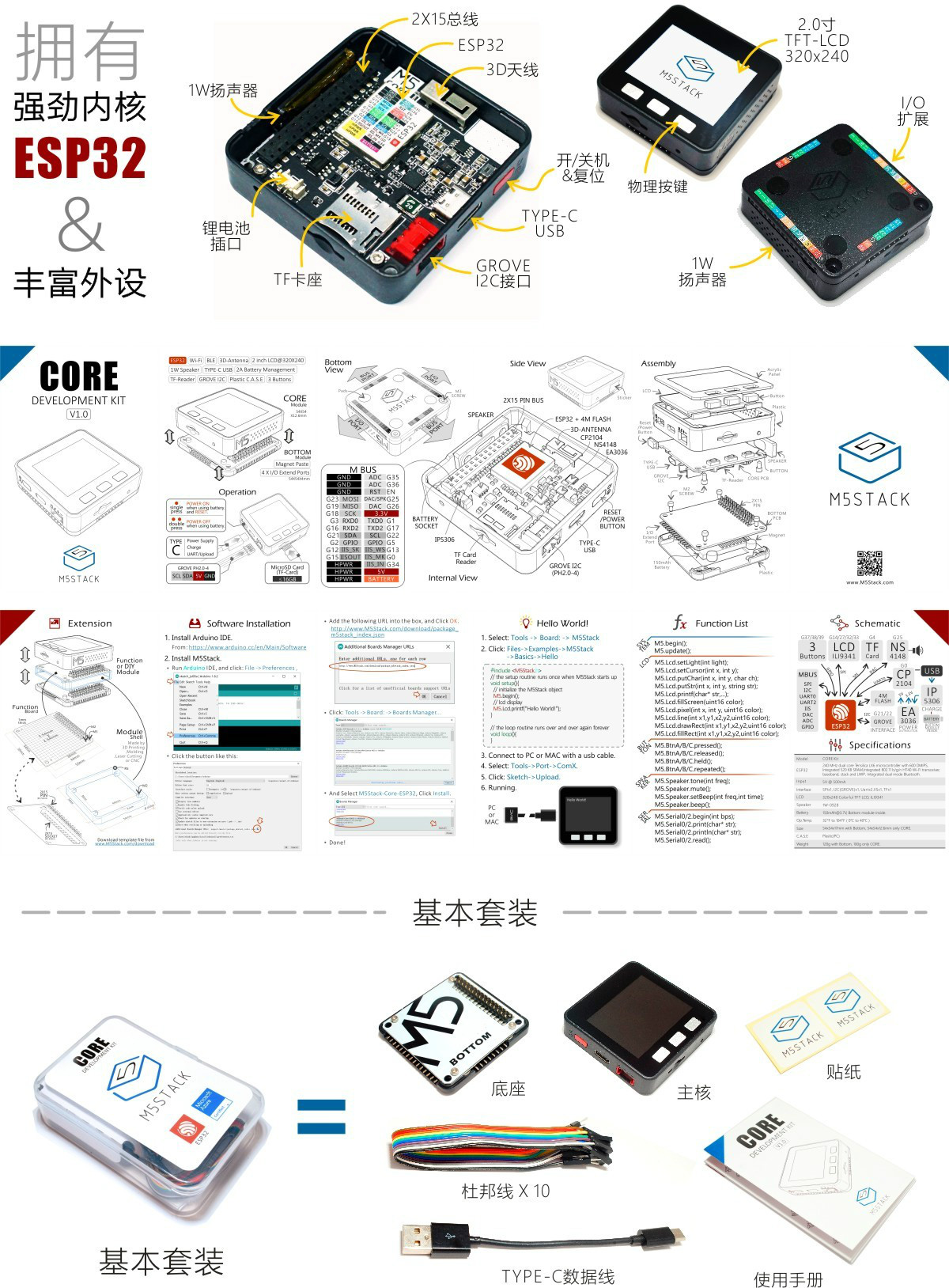

version clé en main à tester...
35€ environ

fr.aliexpress.com



Christophe, 3012 msg, 58 ans. Guyancourt (FR-78). [mon blog] 36V 250W VTT bafang swxk 185R MetV and BBS01 Cycloboost
 Citer Alerter [576390]

Message modifié le 2018-07-05 15:51:18 par Superjc.
