10 messages.    - Biographie d'une batterie Li ion [23425]
Fred95520
06-10-2018 à 12h19
Bonjour

je me suis équipé d'un VAE en septembre (2018).
je vais tenter de suivre l'évolution de ma batterie
avec un wattmetre enregistreur que j'utilisais en modélisme avion (système eagletree v3 ).

Voila mes premières mesures.
(plus de photos dans l'album : photos.app.goo.gl )

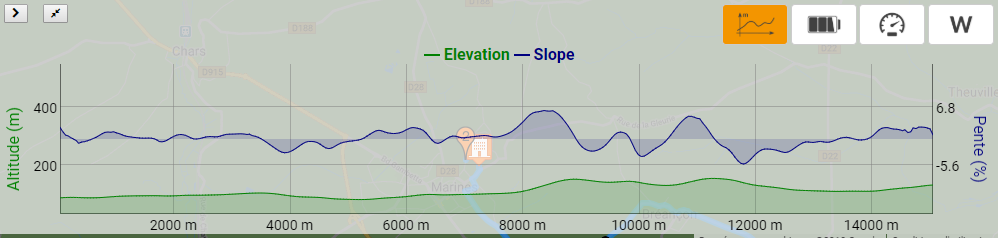

Mon trajet aller

photo : goo.gl
longueur 15Km (30 AR)
Altitude 125-200m
pente max 7%
Vitesse moyenne 20-30 Km/h
consomation entre 3 (retour en assistance faible) et 13 Wh/Km (aller sans pédaler)
Ma puissance : 80 W (estimé sur l'écart de conso entre deux trajets identiques avec et sans pédalage)

Moteur BBS02
assistance max réglée sur 500W / 35 km/h

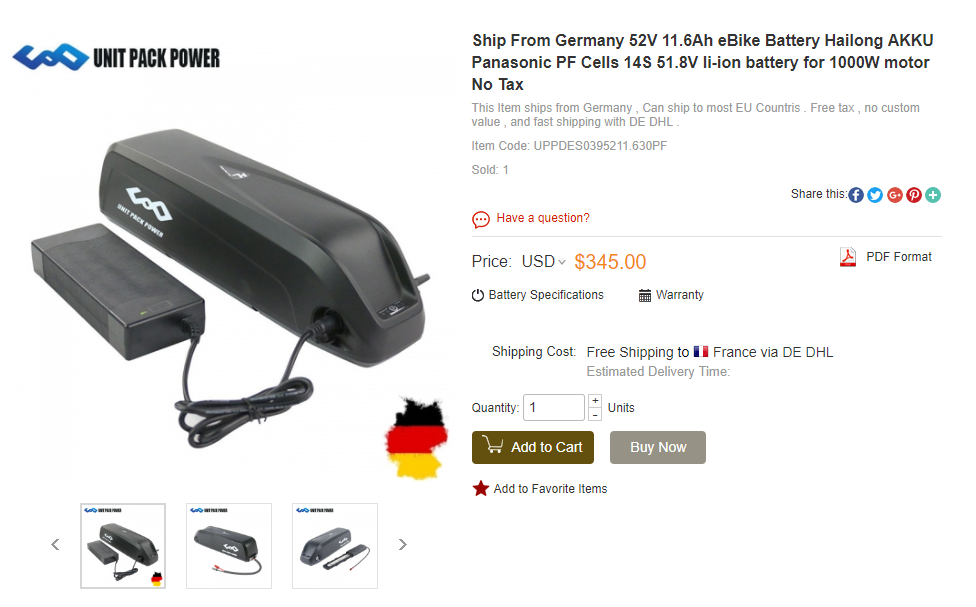

Ma batterie boutique : www.uppbattery.com

photo : goo.gl
14S li ion
52V
11.6Ah
Panasonic PF

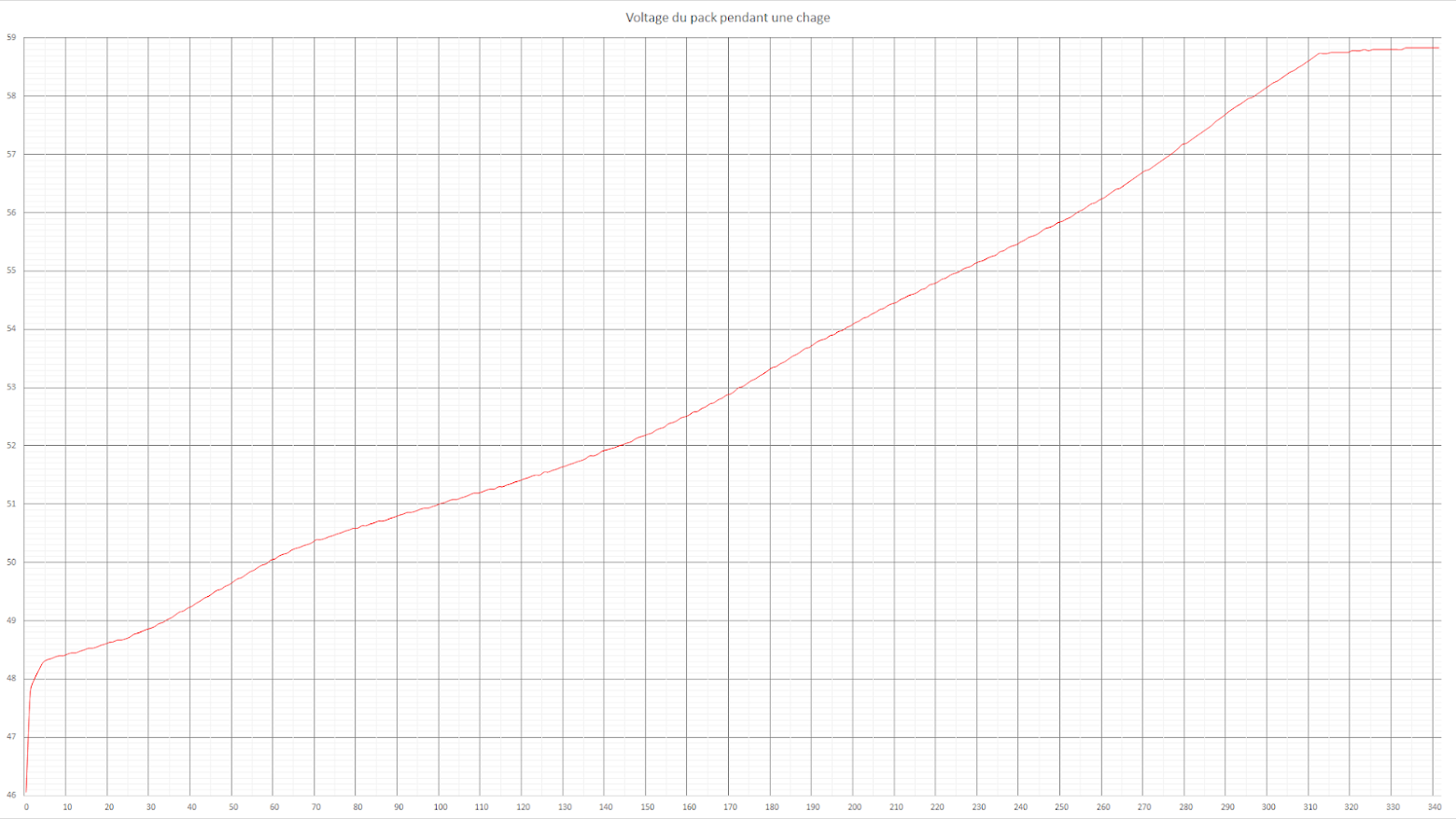

Courbe de charge

photo : goo.gl (une des 10 premières)
Chargeur basic, pour le moment je coupe à 56.7V soit 4.05V /cell

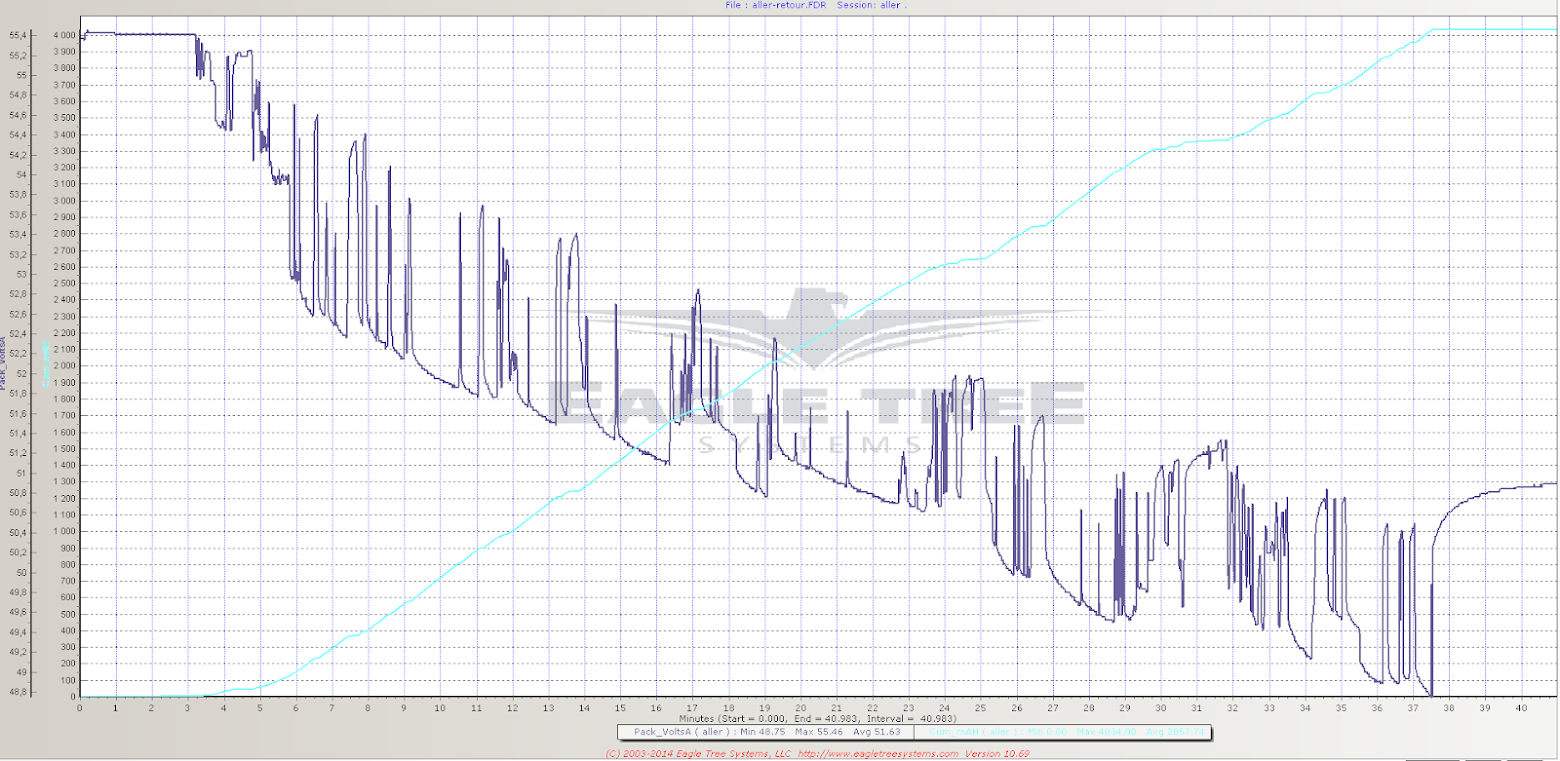

Courbe de décharge

photo : goo.gl
perte de tension sous 10A : 1.8V environ

Je continue mes mesures, je n'ai pas encore fait une décharge complète pour mesurer sa capacité réelle.

Fred, 39 msg, 46 ans. (FR-95).
 Citer Alerter [588035]

Message modifié le 2018-10-07 09:01:08 par Fred95520.
Havoc
06-10-2018 à 13h39
Acceder au profil du membre
Très intéressant, merci de le partager avec nous.

Maintenant, y'a plus qu'à attendre...

Bruno, Modérateur,48665 msg, 53 ans. Etampes (FR-91). [mon blog] Vtf 12km/j/IntercontinentalBBS/Sunn Revolt/XChox/Motive/Dogg
 Citer Alerter [588046]
publicité
06-10-2018 à 13h39
Réparer et entretenir son vélo soi-meme
Lien commercial -178-


Richardel
06-10-2018 à 20h49
Acceder au profil du membre
moi aussi... je m'abonne

Richard, 1542 msg, 65 ans. Petit Rechain (BE-48).
 Citer Alerter [588120]
Enry75
07-10-2018 à 00h24


Sur quel site la batterie?

Anonyme, 814 msg, (FR-75).
 Citer Alerter [588162]
Benetval70
07-10-2018 à 01h16
Acceder au profil du membre
Ali express il me semble:


unitpackpower.fr.aliexpress...m

Benoit, 1213 msg, 37 ans. Pesmes (FR-70).
 Citer Alerter [588166]
Fred95520
07-10-2018 à 09h01
oui directement sur leur site et livré depuis l’Allemagne

www.uppbattery.com

je l'ai rajouté dans le premier post

Fred, 39 msg, 46 ans. (FR-95).
 Citer Alerter [588177]

Message modifié le 2018-10-07 09:02:30 par Fred95520.
Enry75
07-10-2018 à 14h40

La plupart des battery du vendeur semblent composées de cellules 2200 ou 2500mAh
premier prix technique, et souvent pas de brand annoncé.

Dés qu'il y a une cellule de marque les prix doublent et semblent ne pas être les moins cher.
Semble plutôt spécialisé entré de gamme, pour certains pourrait aller.

Anonyme, 814 msg, (FR-75).
 Citer Alerter [588237]
Fred95520
10-10-2018 à 16h08

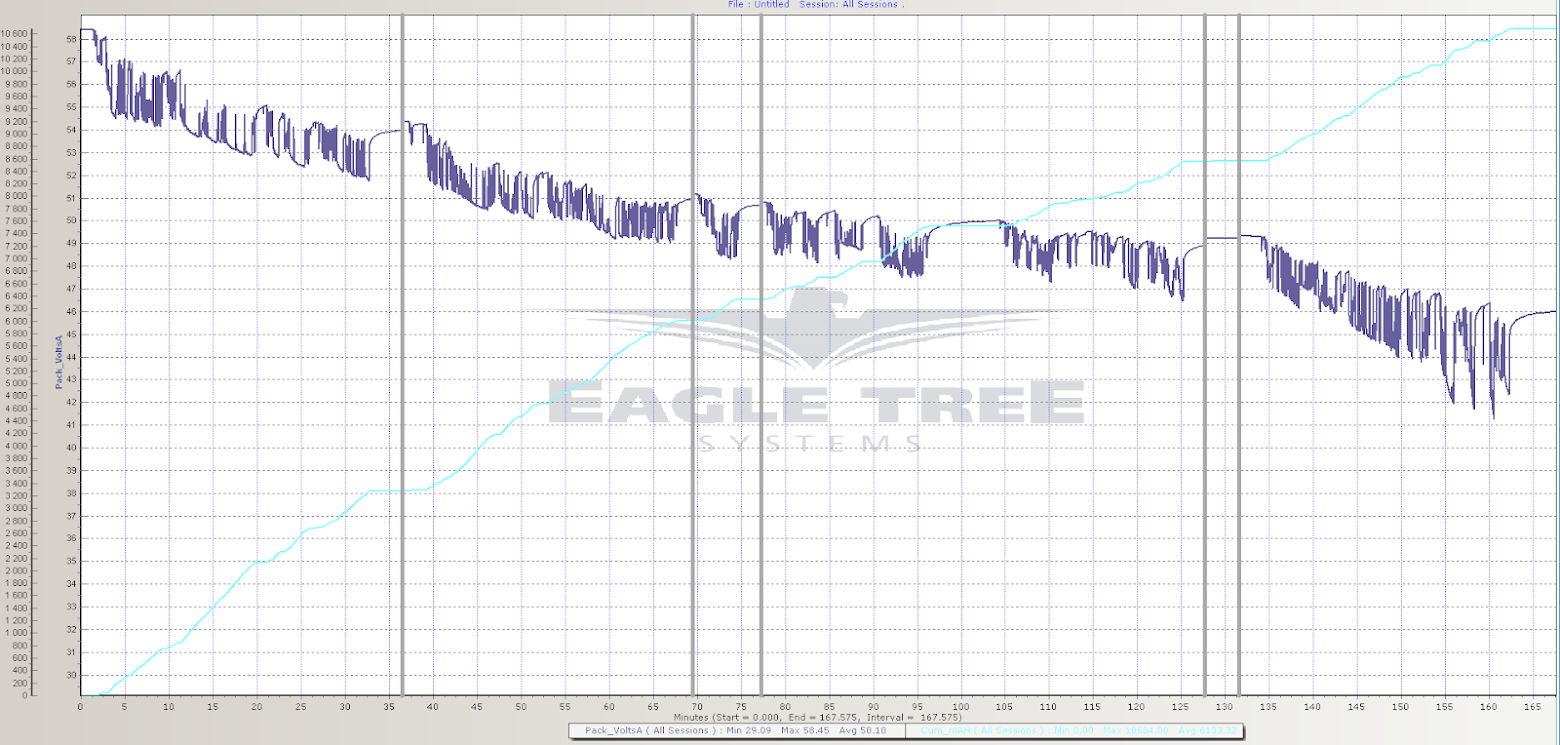

après une charge exceptionnellement complète, j'ai fait un aller retour boulot puis le lendemain sans recharger une ballade pour vider complètement mon accus.

j'ai donc mesuré 10 600 mAh d'utilisable
en tirant 10.5 A max dessus

Mon aller retour boulot demande 6 Ah (les 2 premières sessions sur le graph)



j'aimerais connaitre sa résistance interne actuelle,
les mesures que j'ai faite et la formule U=E-RI suffissent elles ?

Fred, 39 msg, 46 ans. (FR-95).
 Citer Alerter [588685]

Message modifié le 2018-10-10 16:24:12 par Fred95520.
Fred95520
10-10-2018 à 22h05

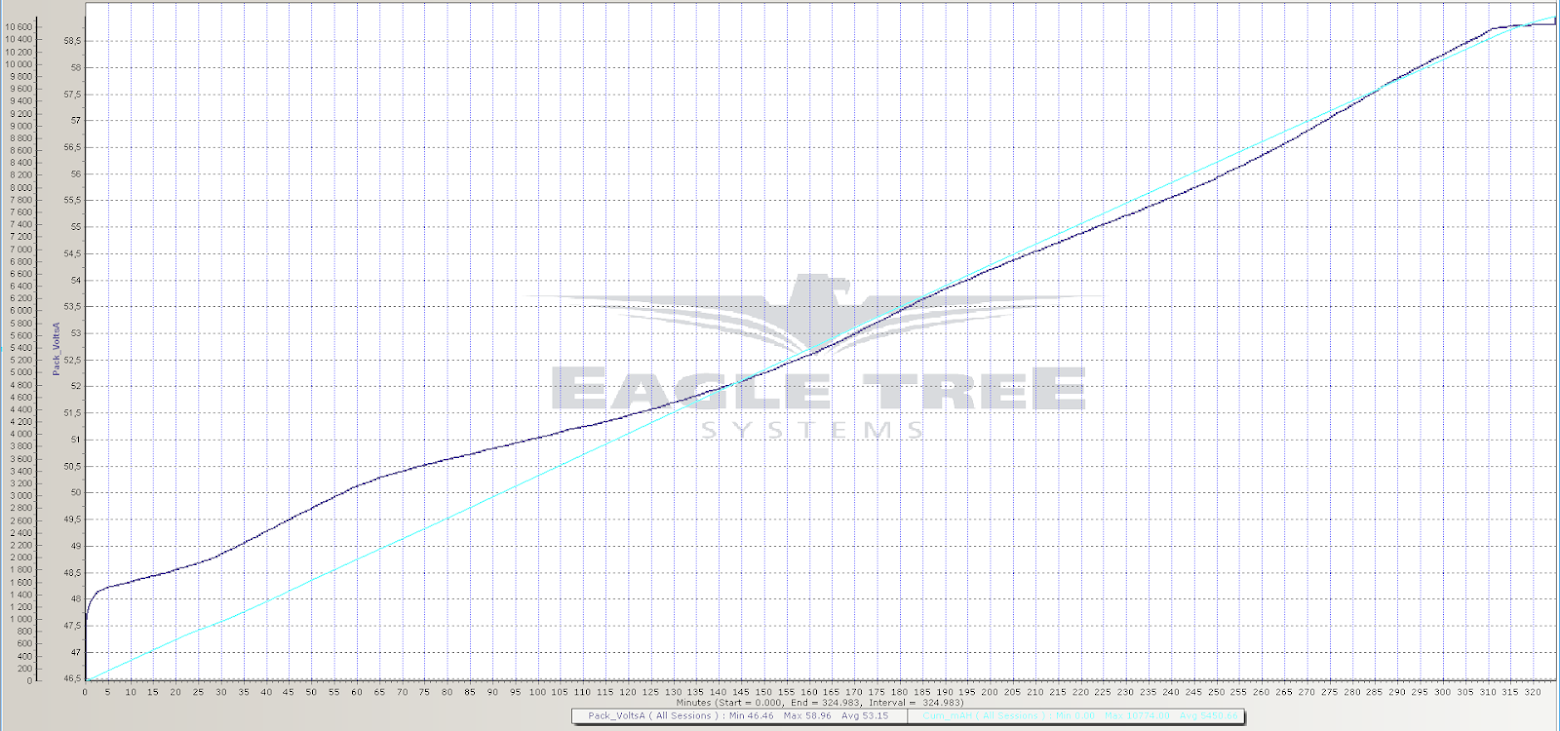

la charge suivante arrêté un peu trop tard
marrant de voir que 10 600 mAh exactement sont passé dans l'autre sens
le rendement d'une charge n'est pas de 100% pourtant





Fred, 39 msg, 46 ans. (FR-95).
 Citer Alerter [588738]
publicité
10-10-2018 à 22h05
Buzibi, le spécialiste du  vélo électrique
Lien commercial -60-

Richardel
11-10-2018 à 03h09
Acceder au profil du membre
le rendement d'une charge n'est pas de 100% pourtant


si tu mesure ce que ton chargeur a consommé sur le 220v, tu auras, effectivement, une légère différence.

pour la résistance interne, tu mesure la tension batterie U1 quand tu pompe 1A et la tension batterie U2 avec 10A de consommation. (je n'aime pas partir sur une tension a vide)
la différence entre les deux mesures de tension et la différence entre les deux courants te donnera la résistance interne (R=U/I) ou si tu préfères, Rinterne = (U1-U2)/(10A-1A)

sinon, je crois bien que ta formule est juste (en réalité j'ai un doute car je ne l'utilise jamais... je préfère appliquer la loi d'ohm "simple" en schématisant la résistance interne comme une résistance ordinaire "accolée" au générateur)

Richard, 1542 msg, 65 ans. Petit Rechain (BE-48).
Alerter [588773]
