420 messages.      30 31 32 33 34 35 36 37 38 39 40   - Construisons un wattmètre à afficheur [10516]
Gregplessis
01-05-2019 à 12h13
@Jacques74 ou @SuperJC, vous n'avez jamais cherché à mettre un capteur d'inclinaison sur vos wattmetres ?
L'idée serait évidemment de remonter comme info, l'inclinaison de la pente (montée) en cours...
Un peu comme dans le tour de France lors des étapes de montagne ou vous avez les degrés d'inclinaison des cols... Ca dérive un peu de la fonction wattmetre... mais bon...

Anonyme, 82 msg, (FR-92). [mon blog]
 Citer Alerter [613678]

Message modifié le 2019-05-01 12:14:42 par Gregplessis.
Jacques74
01-05-2019 à 12h17
Acceder au profil du membre
J'en ai un dans mon petit ESP32 TTGO, directement sur la carte, un MPU9250.
Mais c'est dur à calibrer et à en tirer des inclinaisons en degré ou % fiables ...
Bon, faudrait que j'insiste un peu plus aussi mais je suis pas trop motivé. ^^
Par contre il semble plus simple d'en faire un détecteur de mouvement par exemple (antivol).

Voir ici : cyclurba.fr



A noter que j'ai fait pas mal d'essais avec un petit module baromètre-altimètre (BMP180), c'est plus simple et ça m'intéressait beaucoup plus
(et si envie on peut aussi calculer des moyennes de pentes)

Anonyme, 16683 msg, (FR).
 Citer Alerter [613679]

Message modifié le 2019-05-01 13:48:15 par Jacques74.
publicité
01-05-2019 à 12h17
Lien commercial -303-


Gregplessis
01-05-2019 à 12h29
Ok. Je vois que tu avais déjà étudié la question

Anonyme, 82 msg, (FR-92). [mon blog]
 Citer Alerter [613680]
Jacques74
01-05-2019 à 13h47
Acceder au profil du membre
Survolé on va dire pour l'inclinomètre...
Par contre pour l'altimètre BMP180 il fonctionnait très bien et c'est assez facile.
(mais il faut bien le caler au départ évidemment)

Anonyme, 16683 msg, (FR).
 Citer Alerter [613685]

Message modifié le 2019-05-02 09:52:59 par Jacques74.
Gregplessis
01-05-2019 à 13h56

Jacques74 a écrit :
J'en ai un dans mon petit ESP32 TTGO, directement sur la carte, un MPU9250. Mais c'est dur à calibrer et à en tirer des inclinaisons en degré ou % fiables ... Bon, faudrait que j'insiste un peu plus aussi mais je suis pas trop motivé. ^^ Par contre il semble plus simple d'en faire un détecteur de mouvement par exemple (antivol). Voir ici :...



Je regarderai ce MPU9250

Anonyme, 82 msg, (FR-92). [mon blog]
 Citer Alerter [613689]
Superjc
01-05-2019 à 15h29
Acceder au profil du membre

Gregplessis a écrit :
@Jacques74 ou @SuperJC, vous n'avez jamais cherché à mettre un capteur d'inclinaison sur vos wattmetres ? L'idée serait évidemment de remonter comme info, l'inclinaison de la pente (montée) en cours... Un peu comme dans le tour de France lors des étapes de montagne ou vous avez les degrés d'inclinaison des cols... Ca dérive un peu de la...


J’ai un capteur externe avec température et mesure pression (bme280)

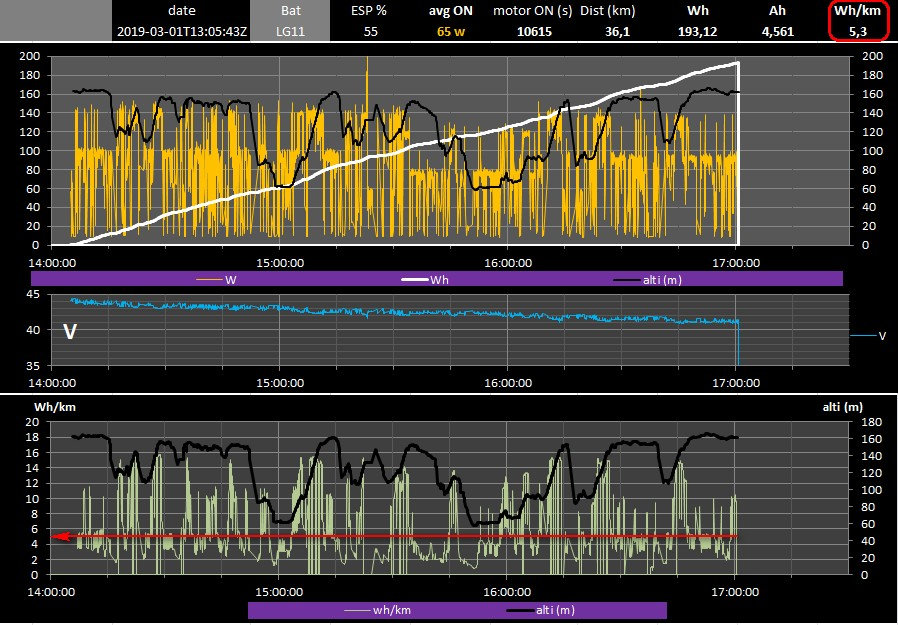

Mais pour l’instant j’utilise le capteur barométrique intégré du GPS vélo pour ajouter les courbes du dénivelé
Le calage de l’altitude est vraiment très performant sur le Garmin




Christophe, 2998 msg, 58 ans. Guyancourt (FR-78). [mon blog] 36V 250W VTT bafang swxk 185R MetV and BBS01 Cycloboost
 Citer Alerter [613695]
Jacques74
01-05-2019 à 19h58
Acceder au profil du membre
Oui ça rejoint aussi un peu ce que je disais si le projet et d'en faire un appareil connecté et qu'on est à l'aise en prog. Android :
A ce moment autant utiliser les possibilités smartphone, qui possède généralement un accéléromètre/inclinomètre et un GPS !

Mais c'est aussi amusant et enrichissant de faire un appareil autonome, sans besoin obligatoire de connexion sans fil (wifi et BT)

Anonyme, 16683 msg, (FR).
 Citer Alerter [613713]

Message modifié le 2019-05-01 20:11:46 par Jacques74.
Gregplessis
01-05-2019 à 21h39

Jacques74 a écrit :
Survolé on va dire pour l'inclinomètre... Par contre pour l'altimètre BMP180 il fonctionnait très bien et c'est assez facile. (mais il faut le caler au départ évidemment)



Pour le calcul d'une pente, il faudrait vraiment que l'altitude remontée soit précise...
Le top serait d'avoir le pourcentage de la pente des 10 derniers metres par exemple... ca serait sympa...

Anonyme, 82 msg, (FR-92). [mon blog]
 Citer Alerter [613718]

Message modifié le 2019-05-01 21:46:13 par Gregplessis.
Jacques74
02-05-2019 à 09h20
Acceder au profil du membre
Oui, dif. d'altitude + distance.
C'est ce que fait par exemple mon petit compteur de vélo Bryton 310 (qui a un altimètre barométrique) pour l'affichage des pentes en %.
Mais il faut rouler un peu avant qu'il s'actualise.
C'est clair que c'est beaucoup moins direct qu'un inclinomètre, mais on peut tracer les courbes de dénivelé en plus
Et sur un vélo c'est pas mal, c'est pas un drône non plus

Autrement pour le capteur BMP180, c'est : Up to 0.03hPa / 0.25m resolution
Donc sous les 1m, c'est généralement plus précis qu'un GPS qui est souvent autour des 5 à 10m ;)
Il faut bien entendu que la météo ne change pas brusquement non plus

Anonyme, 16683 msg, (FR).
 Citer Alerter [613739]

Message modifié le 2019-05-02 09:46:51 par Jacques74.
publicité
02-05-2019 à 09h20
Un watt-mètre pour votre vélo électrique ?
Un wattmètre pour connaitre à tout instant la puissance du moteur de votre VAE, et l'autonomie restante. 25 euros.
cyclurba.fr/Velos_electriques/208/Mesure-wattmetre.html
Lien commercial -187-

Papat-Le-Bref
02-05-2019 à 09h38
Acceder au profil du membre
Un inclinomètre ne pourra jamais donner une mesure fiable du dénivelé: les variations instantannées sont beaucoup trop importantes pour en faire une intégration "propre".
Peut-être une idée pour Boeing pour utiliser le MCAS à la place des altimètres?...
Je ne vois pas comment faire mieux qu'un altimètre barométrique.

Papat, 18694 msg, 53 ans. Fatbike Mxus 3kw (NL). [mon blog] LiPo 18S-20Ah - Vélotaf plage 42 km/j
 Citer Alerter [613741]
