Bricomarin
28-10-2013 à 17h47
|
tout le monde,
quelqu'un pourrait-il me dire quelles sont les mesures (diamètre et type de filet) d'une valve "Schrader" de type automobile ?
Merci beaucoup et bonne semaine à tous.
Bricomarin.
Bricomarin, 8 msg, 72 ans. Quaregnon (BE-73). |
Franckym
28-10-2013 à 18h39
|
En anglais :
The standard Schrader valve has the following -discus-:
External -discu-
Metric: 7.7 mm OD, -discu- root diameter is 6.9 mm × 0.794 mm pitch.
Imperial: 0.305 in OD, -discu- root diameter 0.271 in × 32 tpi (-discus- per inch)
Soit, ce que je comprends avec mon anglais d'animal de Fernandel espagnol :
diamètre extérieur des filets 7.7 mm et pas de 0,794 mm (32 filets par pouce).
Le diamètre de la partie non filetée est de 6.9 mm.
|
publicité 28-10-2013 à 18h39
|
|
Meuh
28-10-2013 à 19h43
|

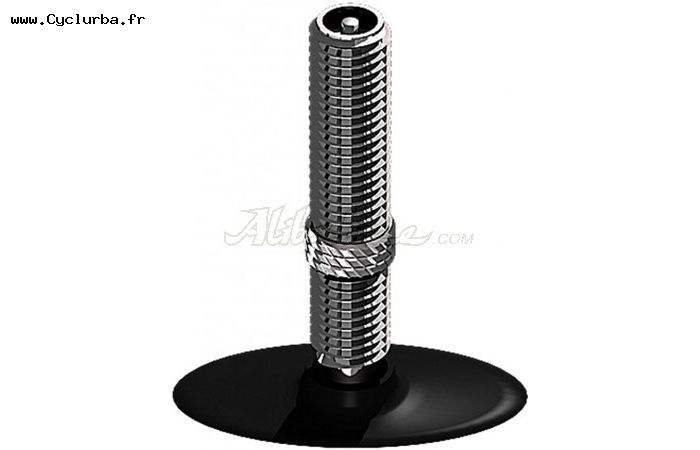

Attention, certains "constructeurs" font leur propres mesures ... ça, c'est schwalbe.
Nikola (tesla), 37563 msg, 74 ans. Zurich (CH-01). [mon blog] ... mon trike KMX, c'est ma porsche de retraité ... :-D |
Meuh
28-10-2013 à 19h44
|

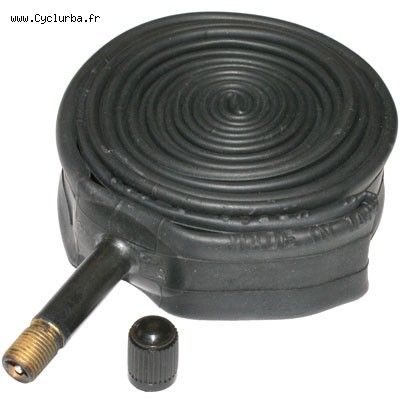

ça, c'est CST (Chen Shin Tire)
Nikola (tesla), 37563 msg, 74 ans. Zurich (CH-01). [mon blog] ... mon trike KMX, c'est ma porsche de retraité ... :-D |
Meuh
28-10-2013 à 19h46
|
et ça ... les chambres à air des agriculteurs
Nikola (tesla), 37563 msg, 74 ans. Zurich (CH-01). [mon blog] ... mon trike KMX, c'est ma porsche de retraité ... :-D |
Meuh
28-10-2013 à 19h47
|
Les 3 ont des longueurs tout à fait différentes. et le gainage (ou pas chez schwalbe) sont d'épaisseur différente.
Nikola (tesla), 37563 msg, 74 ans. Zurich (CH-01). [mon blog] ... mon trike KMX, c'est ma porsche de retraité ... :-D |
Franckym
28-10-2013 à 19h55
|
En effet. Mais je crois que l'essentiel qui préoccupe Bricomarin c'est le diamètre et le pas de vis.
|
Meuh
28-10-2013 à 20h39
|
Ok, donc là : www.spudfiles.com #p270049
et raccordé à cette table : www.shender4.com
Article a écrit :
I had to look for myself and my conclusion was that the M6X0.75 would do for the valve and the M6X1 cuts almost through the casing. So I think the M6X0.75 would work fine except maybe in very high pressure situations
A raccorder au M6x1 de ce sujet : Documentation complête sur les vis, écrou et rondelle (inox et autres).
Nikola (tesla), 37563 msg, 74 ans. Zurich (CH-01). [mon blog] ... mon trike KMX, c'est ma porsche de retraité ... :-D |
publicité 28-10-2013 à 20h39
| |
Bricomarin
29-10-2013 à 19h18
|
Enorme merci à Franckym et à Meuh pour leurs précieuses informations.
Tout ça va me servir ... on ne peut pas être plus complet. Respect !
Bricomarin, 8 msg, 72 ans. Quaregnon (BE-73). |
|
