Richardel
27-11-2017 à 16h43
Acceder au profil du membre
pour le câble 25², je le laisserais en 1 seul câble (le champs magnétique généré par un câble pourrait agir sur l'autre et comme on est a 2/3v...)
Maintenant, du fil de terre, c'est pas du rigide, ça ? (a la limite quelques brins mais bien dure quand même) .
Il existe du 25² souple (très souple, même) et c'est indispensable pour faire tes spires. Il est entouré d'une gaine isolante efficace. Calcul la longueur qu'il te faudrait (3m c'est déjà beaucoup) et prend-le chez un grossiste (vu la longueur ca va pas te ruiner et ca te fera gagner beaucoup de temps).
Certains ont essayé avec un câble en tresse entouré d'une gaine thermorétractable mais j'ai pas connaissance des résultats.
Pour le nombre de spires, c'est souvent 2.5 (je te conseille le lien que j'ai mis, tu verras ce que je veux dire.)

pour l'intensité et la tension, comme tu le dis très bien, si on ne connait pas le primaire, on sait pas dire.
Ce qu'on sait c'est que ce type de transfo (micro ondes) fourni (a peu près) la même puissance.
On peut donc en conclure que si ce montage fonctionne pour pratiquement toutes les soudeuses, il n'y a pas de raison que ca ne fonctionne pas pour la tienne.
La tension développée est peu importante, c'est l'intensité qui soude (on est pas a quelques dixièmes de volts)
Une fois réalisé, tu peux toujours mesurer l'intensité à la pince ampèremétrique, mais pour ca, il faut court-circuiter les pointes et laisser le courant le temps de la mesure (2 secondes max). puis tout bien laisser refroidir (on fait débiter sur un court circuit donc limiter le temps au stricte minimum).


Richard, 1548 msg, 66 ans. Petit Rechain (BE-48).
 Citer Alerter [541758]
Vtt87
25-02-2018 à 11h01
Bonjour Franck24
Ta soudeuse par point 709a acheté sur aliexpress te revient a combien livrée chez toi
Par avance merci pour ta réponse
Salutation

Anonyme, 37 msg, 65 ans. Limoges (FR-87).
 Citer Alerter [555332]
publicité
25-02-2018 à 11h01
Un watt-mètre pour votre vélo électrique ?
Un wattmètre pour connaitre à tout instant la puissance du moteur de votre VAE, et l'autonomie restante. 25 euros.
cyclurba.fr/Velos_electriques/208/Mesure-wattmetre.html
Lien commercial -187-


Jackreb
25-02-2018 à 11h29
Vtt87 bonjour , va sur le forum thème test soudure à l'étain des accus 18650 et 26650 j'ai laissé un post explicatif sur la soudure par points . si tu es un peu bricoleur tu va avoir ta soudeuse pour environ 20 Euros , bon dimanche .

Jacky, 480 msg, 68 ans. (FR-07).
 Citer Alerter [555345]

Message modifié le 2018-02-25 11:31:27 par Jackreb.
Vtt87
25-02-2018 à 16h22
Merci Jackreb
Mais je suis plus intéressé par la solution de Franck24


Anonyme, 37 msg, 65 ans. Limoges (FR-87).
 Citer Alerter [555419]
Franck24
25-02-2018 à 17h09
Acceder au profil du membre

Vtt87 a écrit :
Bonjour Franck24 Ta soudeuse par point 709a acheté sur aliexpress te revient a combien livrée chez toi Par avance merci pour ta réponse Salutation



Bonjour
Elle m'est revenu à 181.73€ plus 39€ de frais de douane. Elle fonctionne toujours pour le moment, mais je n'en fait pas un usage intensif.

Franck, 307 msg, 59 ans. (FR-24). 3 VAE : 1 kit TSDZ2, 1 kit Bionx 48V, 1 moteur moyeux av.
 Citer Alerter [555433]
Vtt87
26-02-2018 à 09h18
Bonjour
Merci pour la réponse



Anonyme, 37 msg, 65 ans. Limoges (FR-87).
 Citer Alerter [555630]
Numerosis
10-07-2018 à 22h03
Acceder au profil du membre

Franck24 a écrit :
Bonjour Elle m'est revenu à 181.73€ plus 39€ de frais de douane. Elle fonctionne toujours pour le moment, mais je n'en fait pas un usage intensif.


Salut, je vais m'acheter une soudeuse pour me fabriquer mes propres batteries...marre du gros chargeur de Lipo polaron.

Tu en est ou de ta 709 a, elle tient la route ?


Patrice, 279 msg, 50 ans. Bordeaux (FR-33). kona stinky bbs2 48v 500w
 Citer Alerter [577016]
Franck24
10-07-2018 à 23h19
Acceder au profil du membre
@Numerosis

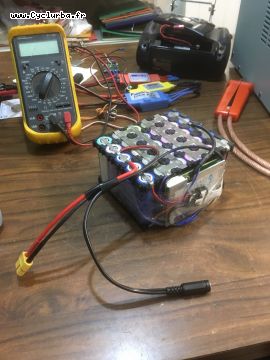

Oui, pour l'instant elle fonctionne toujours, je viens de faire une batterie 10A 6S avec des 18650 de récupération. Par contre cette fois j'ai trouvé que le câble des pinces à chauffé plus que d'habitude et j'ai dû mettre les ampères au maxi pour que les soudures tiennent, il faut que je le démonte pour regarder les connexions.



Franck, 307 msg, 59 ans. (FR-24). 3 VAE : 1 kit TSDZ2, 1 kit Bionx 48V, 1 moteur moyeux av.
 Citer Alerter [577036]
Numerosis
11-07-2018 à 06h39
Acceder au profil du membre
Tu as utilisé du clinquant de quelle épaisseur ?

Patrice, 279 msg, 50 ans. Bordeaux (FR-33). kona stinky bbs2 48v 500w
 Citer Alerter [577055]
publicité
11-07-2018 à 06h39
Buzibi, le spécialiste du  vélo électrique
Lien commercial -60-

Franck24
11-07-2018 à 09h02
Acceder au profil du membre
C'est du nickel 0,15mm acheté ici :

fr.aliexpress.com

Franck, 307 msg, 59 ans. (FR-24). 3 VAE : 1 kit TSDZ2, 1 kit Bionx 48V, 1 moteur moyeux av.
 Citer Alerter [577065]
