24 messages.   1 2 3   - Trouver la ou les cellules A123 défectueuses [22831]
Speedsterharry
27-07-2018 à 08h59
Acceder au profil du membre
Joli bricolage, c'est propre ! Tu as procédé comment pour la fixation des contacts en cuivre ? Brasure à l'étain on dirait (?)

Jerome, 821 msg, 48 ans. Villeurbanne (FR-69). [mon blog] Kit RH205 48V/60V 26Ah sur cadre alu cyclurba.fr/blog/blog.php?personneid=12364
 Citer Alerter [578817]
Noel44
27-07-2018 à 18h32
Comme vous pouvez le voir sur la première photo on voit le capot relevé sur la droite tel qu'il était jusqu'à présent. Il s'agit d'une plaque de bakélite de 1cm d'épaisseur que j'ai choisi pour ses qualités isolantes et sa rigidité.(rappel mon métier: électricien indus).
J'ai tout d'abord réalisé des perçages de 27 mm à l'aide d'un foret plat, ensuite des rainures à la défonceuse pour encastrer du feuillard cuivre de 1mm d'épaisseur en forme de 8. Simplement collé dans le fond des rainures. Bien sur il a fallu préparer ces morceaux de cuivre à partir de lamelles de 1mm épais venant de barres souples industrielles. J'ai également effectué des petits bombages étamés par la suite pour assurer un bon contact sur les cellules.
Ensuite les contacts sur la photo du bas sont livrés d'origine autocollants. Je les ai donc tout simplement collés sur les bombages.

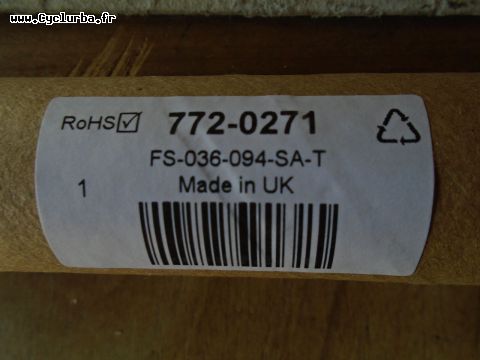

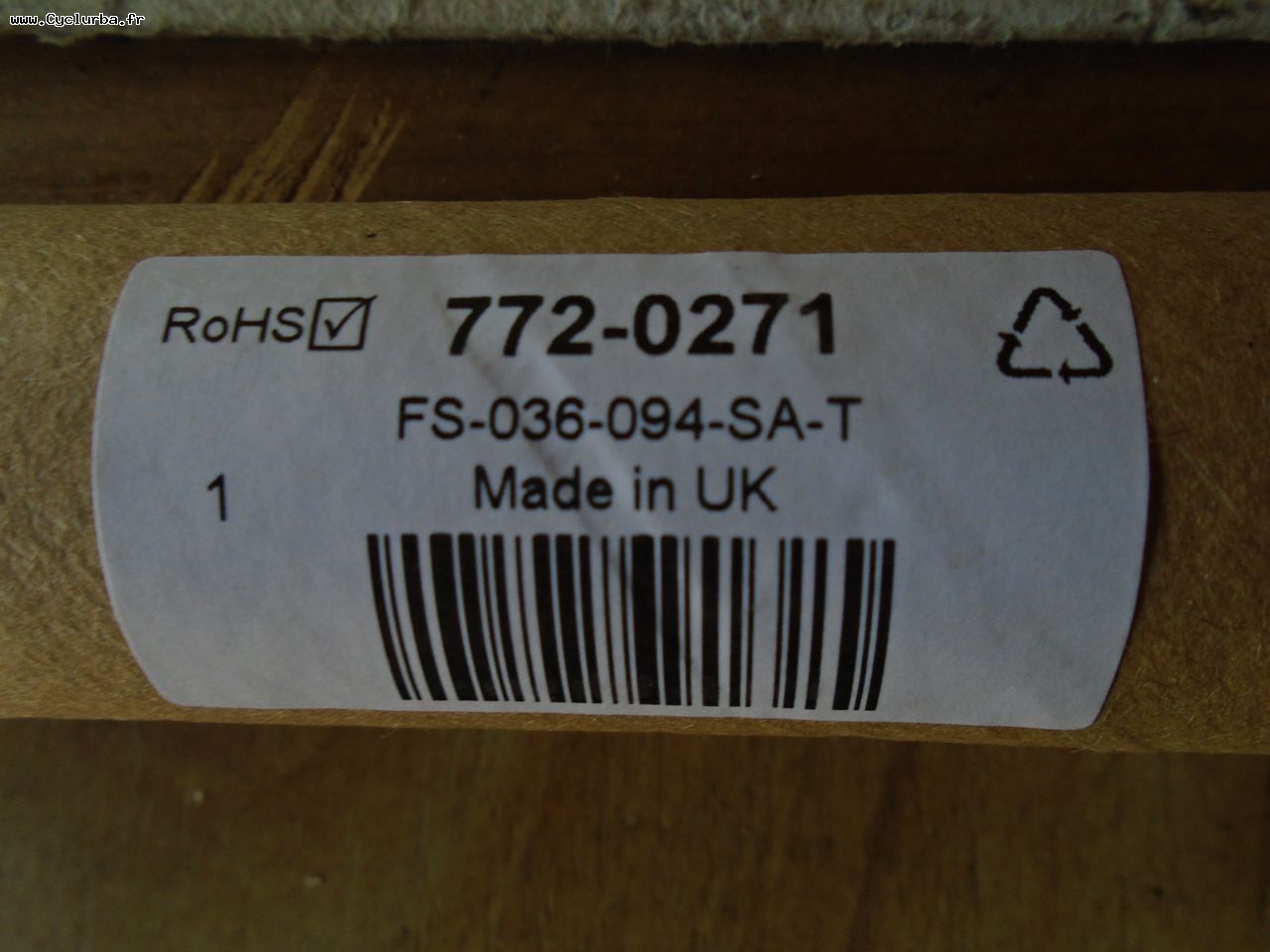

Photo la référence de la bande de contact.
A la fermeture en serrant ils s'écrasent totalement. Cela rajoute tout juste un demi mm d'épaisseur.



Anonyme, 42 msg, (FR-44).
 Citer Alerter [578876]
publicité
27-07-2018 à 18h32
Transformez votre vélo en vélo électrique!
Lien commercial -289-


Noel44
27-07-2018 à 18h35

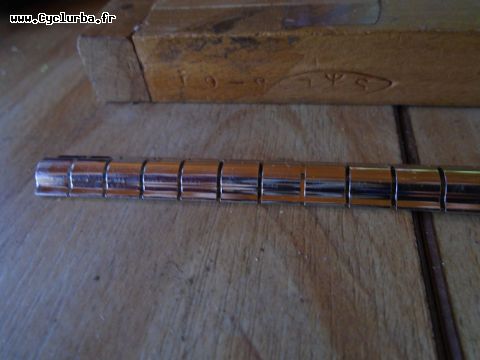

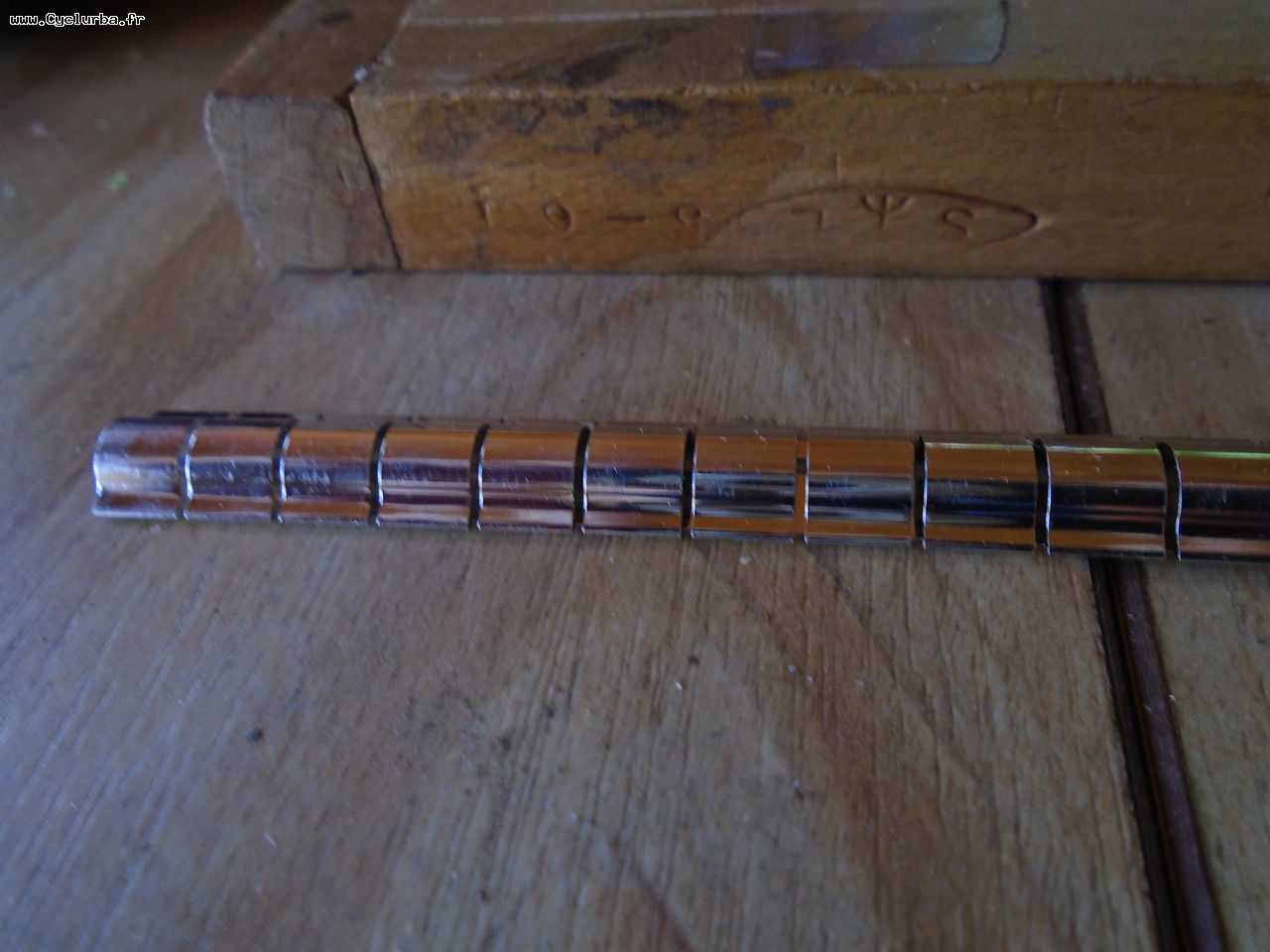

Sur la référence 036 largeur d'une lamelle, 094 largeur de la bande. Une fois compressée la bande fait 13mm de large. Sur le site de RS particuliers il faut taper Bande de blindage.
10.21 euros pour 406mm de long.

Anonyme, 42 msg, (FR-44).
 Citer Alerter [578877]

Message modifié le 2018-07-27 18:44:22 par Noel44.
Prowler
27-07-2018 à 21h34
Acceder au profil du membre
Voilà bakélite je trouvais plus le nom.
Merci pour les infos Noël

Manu, 693 msg, 39 ans. Puymoyen (FR-16).
 Citer Alerter [578892]
snickers
30-07-2018 à 11h11
Acceder au profil du membre
J'aime pas ce montage.
On risque de flinguer des cellules A123 qui sont quasiment indestructible.
On perd tout l'avantage de la faible résistance interne des A123.

Bref, c'est quoi l'intérêt si ce n'est que de créer des emm... là où il n'y en a pas.


Bertrand, 6939 msg, 48 ans. Hanovre (DE-31). VAEtaf 100%, sujets techniques...vae-tech.forumactif.org
 Citer Alerter [579114]
Noel44
30-07-2018 à 14h20
Je ne sais pas, toujours est-il que mon chargeur m'indique une moyenne de 2,3 milliohms par branche de 3 cellules en parallèle. Si on considère une résistance de 8 milliohms par cellules, 3 en parallèle ça donne 2,67 milliohms. Ce qui me semble correct, de plus elles sont en appui sur du cuivre étamé de 1mm d'épaisseur qui est bien meilleur conducteur que du nickel de quelques dixièmes de millimètres.

Anonyme, 42 msg, (FR-44).
 Citer Alerter [579141]
Dirk-Pitt
30-07-2018 à 15h17
ce genre de montage est tres bien en stationnaire mais en embarqué, c'est pas terrible car les micro-mouvements tuent ce genre de contact.

Christophe, 890 msg, 55 ans. Voiron (FR-38). www.la-montee-electrique.com
 Citer Alerter [579150]
silicium81
30-07-2018 à 16h01
Acceder au profil du membre

snickers a écrit :
J'aime pas ce montage. On risque de flinguer des cellules A123 qui sont quasiment indestructible. On perd tout l'avantage de la faible résistance interne des A123. Bref, c'est quoi l'intérêt si ce n'est que de créer des emm... là où il n'y en a pas.



C'est sur que les A123 sont solides. Mon pack 4P12S à maintenant 11 ans et affiche 80% de sa capacité initiale et 50 milliohms sous 50A (câblage et inter à mosfet compris et 1500W fournis)

Un tel montage à contact c'est aussi beaucoup de travail par rapport à un assemblage par point.

Patrick, 4971 msg, 54 ans. Albi (FR-81). [mon blog] RH205B, 38V/9Ah + 40V22Ah BMS DIY: cliquer sur blog ou vae-tech.forumactif.org/
 Citer Alerter [579158]
Jacques74
30-07-2018 à 16h09
Acceder au profil du membre
Oui, je ne comprend pas non plus l'avantage... avec des cellules qui peuvent tenir 10 ans
Même avec un bon fer et une bonne maitrise de la brasure on peut faire plus simple et efficace.

A propos : Ce pack est utilisé pour quelle application ?

Anonyme, 17365 msg, (FR).
 Citer Alerter [579159]

Message modifié le 2018-07-30 16:15:58 par Jacques74.
publicité
30-07-2018 à 16h09
Lien commercial -48-

Noel44
31-07-2018 à 12h49
Pour les gens qui doutent une petite vidéo d'un pack A123 SANS soudures 32S10P installé dans un kart .36 kg de batterie quand même !
Des vibrations je crois qu'il y en a pas mal !
Pour ma part j'ai trouvé ça plus simple que de souder mais plus long à faire c'est sur, ce pack est utilisé sur un vieux vtt.
youtu.be

Anonyme, 42 msg, (FR-44).
 Citer Alerter [579229]

Message modifié le 2018-07-31 12:56:32 par Noel44.
