Make
24-05-2019 à 23h13
Salut merci à toi pour ta réponse,

Effectivement le poids va être plus élevé, j’espère ne pas dépassé les 25 KG j'ai fais un premier calcul avec des accus 18650 et donc une batterie 16S. je suis a 8 KG pour la batterie. tout Electronique et la partie cycle je suis à 7.3 KG. il me reste le chassie et les suspension :) on arrive déjà à un total de de 15.3 KG

Anonyme, 22 msg, (FR-72).
 Citer Alerter [616914]
Outer
24-05-2019 à 23h13

Make a écrit :
Bonjour à tous, Quelle que moi ce sont écoulé et le projet n'est pas abandonné bien au contraire :) je viens de recevoir mon kit et j'ai bien sur quel que question technique. Voici quelque image de matériel ainsi que la modélisation [img size=50]https://zupimages.net/up/19/21...



Il te faut ouvrir le contro pour voir si tu as la possibilite de le configurer en 60v sur la carte et verifier le voltage des condensateurs car il y a de fortes chances qu'ils soient en 63v don insuffisants pour une batterie de 60v(chargée elle va être proche de 70v).

J'ai l'impression que ton contrôleur pense que la batterie de 36v du xiaomi est en 48v c'est pour cela que à 41v il la considère vide.

Rubén, 94 msg, 36 ans. (FR-34).
 Citer Alerter [616915]
publicité
24-05-2019 à 23h13
Pèse vélo de précision
Mesurez le poids de votre vélo et de ses accessoires avec une précision de 10 grammes. Et ce jusqu'à 40 kg. Moins de 15 euros... moi je dis ça, je dis rien ...
cyclurba.fr/Velos_electriques/168/Peson-Pèse-vélo.html
Lien commercial -185-


Benetval70
24-05-2019 à 23h19
Acceder au profil du membre
pour le controleur de 48 v, il devrais encaisser 60 volt vue que les condensateurs sont généralement en 63 volt.mais tu peut aussi les changer par des 100 volts ( je viens d’en commander) et verifier aussi les mosfets.

edit: ah j’ai deux moteur sur mes proto, oui sur un seul cela va pas le faire.

Benoit, 1217 msg, 37 ans. Pesmes (FR-70).
 Citer Alerter [616916]

Message modifié le 2019-05-24 23:21:25 par Benetval70.
Outer
24-05-2019 à 23h22

Make a écrit :
Salut merci à toi pour ta réponse, Effectivement le poids va être plus élevé, j’espère ne pas dépassé les 25 KG j'ai fais un premier calcul avec des accus 18650 et donc une batterie 16S. je suis a 8 KG pour la batterie. tout Electronique et la partie cycle je suis à 7.3 KG. il me reste le chassie et les suspension :) on arrive déjà...



25kg c'est déjà très bien, mon SXT 1600 fait 34kg... sans batterie... et les batteries en plomb d'origine montaient à 17kg; 51kg la bête, bien évidemment qualité chinoise et châssis en acier très lourd mais pas forcement résistant. Avec 25kg ta trotinnette va être encore bien maniable. Un détail important pour le projet c'est ton poids et gabarit car ça peut bien changer pour les calculs.

Rubén, 94 msg, 36 ans. (FR-34).
 Citer Alerter [616917]
Make
29-05-2019 à 14h36
Bonjour à tous,

Tous d'abord merci à vous pour les informations :)

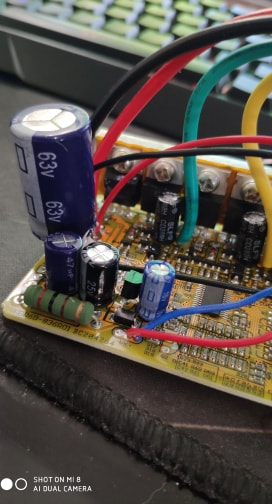

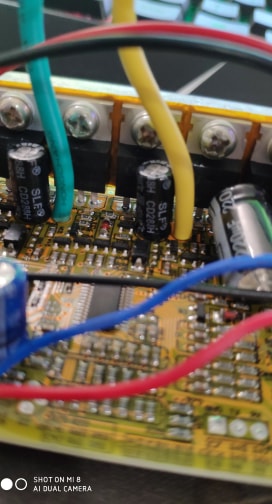

Après démontage du contrôleur, effectivement 2 des condensateurs en 63 VOLT. je n'est donc pas la possibilité de changé de mode sur le contrôleur, faut t'il les changer pour des 100 VOLTS ?

j'ai une autre petite question, j'ai prévue plusieurs lumière LED qui son en 12 VOLTS comment je les alimente en direct sur ma batterie 60 V, je pense qu'il me faut un convertisseur de puissance ?

Cliquer pour voir l'original[img]https://zupimages.net/up/19/22/p5g6.jpg" border="0" width=50%>" border="0" align="right">
Cliquer pour voir l'original[img]https://zupimages.net/up/19/22/ugt3.jpg" border="0" width=50%>" border="0" align="right">

Anonyme, 22 msg, (FR-72).
 Citer Alerter [617470]

Message modifié le 2019-05-29 14:42:09 par Make.
Tchang
29-05-2019 à 14h38
Acceder au profil du membre
Salut oui . il te faut un convertisseur dc 60v en 12v...

Tchang, 9039 msg, 45 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [617471]
Make
29-05-2019 à 14h44
Ok Merci à toi Tchang, et pour le contrôleurs tu me conseil quoi ?

Anonyme, 22 msg, (FR-72).
 Citer Alerter [617473]
Outer
29-05-2019 à 16h05
Tu as d'autres photos de la plaque pour bien voir les composants?

Rubén, 94 msg, 36 ans. (FR-34).
 Citer Alerter [617491]
Make
29-05-2019 à 16h53

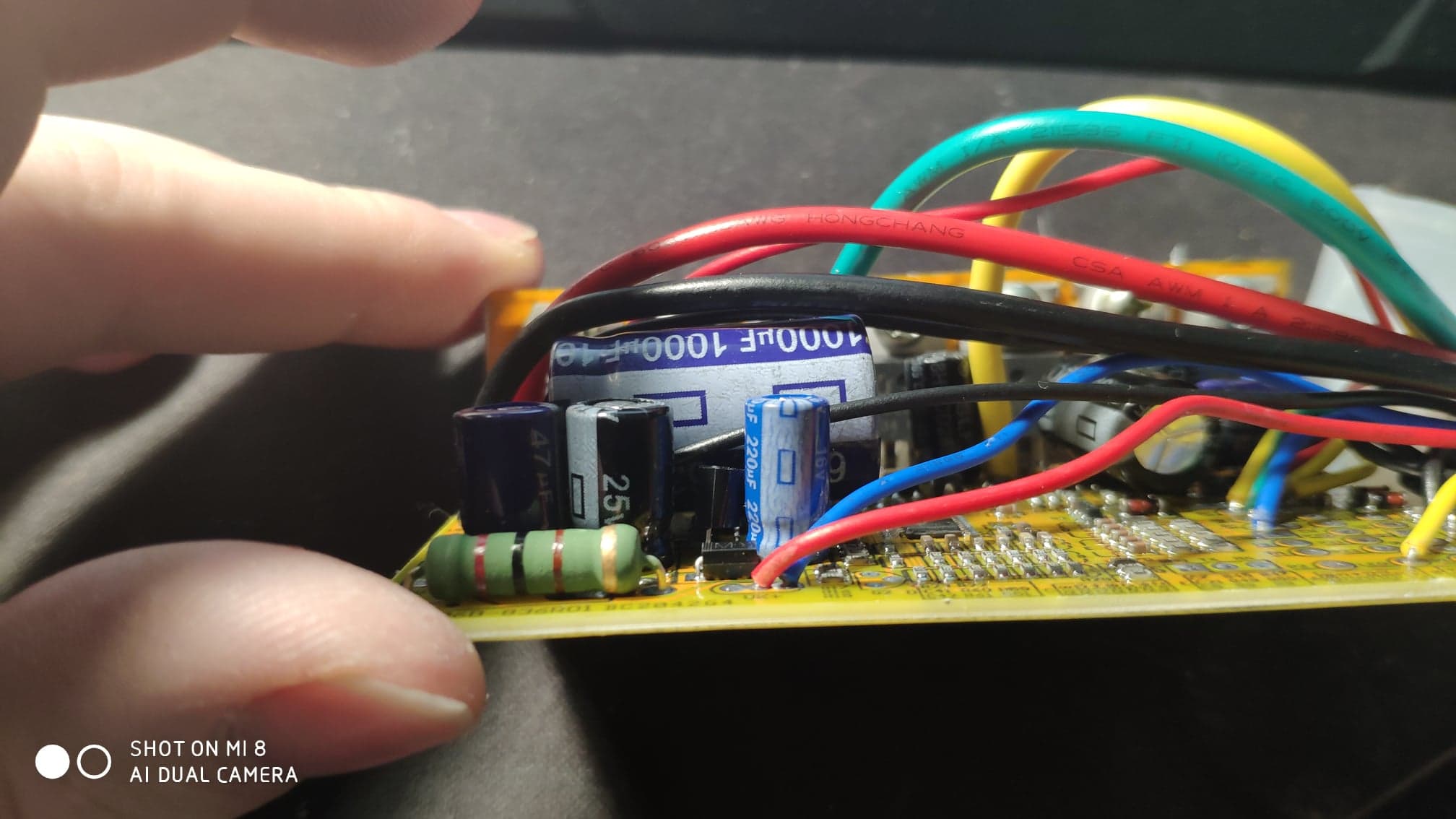

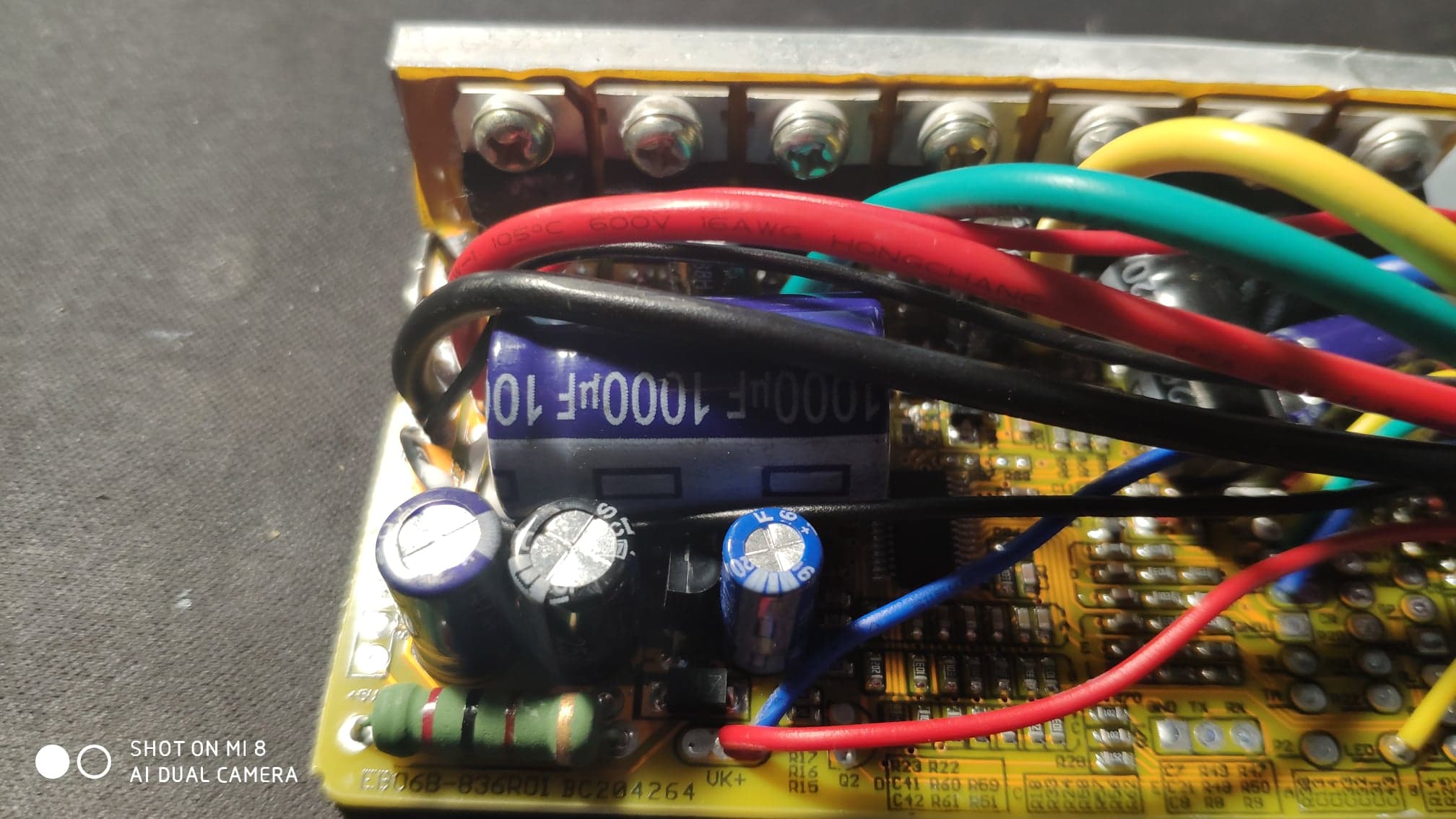

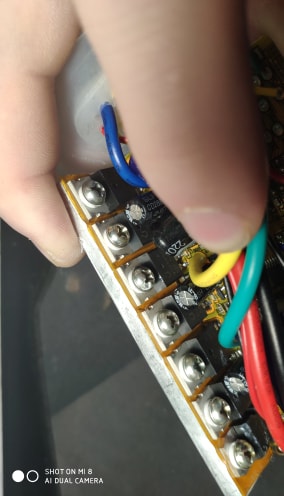

Bien sur voila :)

Cliquer pour voir l'original[img]https://zupimages.net/up/19/22/r21t.jpg" border="0" width=50%>" border="0" align="right">
Cliquer pour voir l'original[img]https://zupimages.net/up/19/22/docj.jpg" border="0" width=50%>" border="0" align="right">
Cliquer pour voir l'original[img]https://zupimages.net/up/19/22/u4ce.jpg" border="0" width=50%>" border="0" align="right">

Anonyme, 22 msg, (FR-72).
 Citer Alerter [617507]
publicité
29-05-2019 à 16h53
Lien commercial -303-

Tchang
29-05-2019 à 20h04
Acceder au profil du membre

Make a écrit :
Ok Merci à toi Tchang, et pour le contrôleurs tu me conseil quoi ?



ca dépend de se que tu veux faire , soit de la puissance ou pas ...

nous ont commence a 350w jusqu'a 1500w ...

Tchang, 9039 msg, 45 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [617534]
