10 messages.    - Interrupteur à clé [24211]
Edbo
19-03-2019 à 23h38
Acceder au profil du membre
Bonjour, est il possible d'installer un interrupteur à clé de ce type pour avoir une coupure générale, sachant que mon controleur n'est pas équipé de sorties pour une coupure ???
Merci

Eddy , 7 msg, 51 ans. à Côté De Rennes (FR-35). [mon blog]
 Citer Alerter [607878]
Tchang
20-03-2019 à 20h53
Acceder au profil du membre
Salut
Si forcément le contro doit en avoir une entre +vcc. Il faut que tu la trouve....

Une photo ou un lien de ton contro.
Merci

Tchang, 9063 msg, 45 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [608013]
publicité
20-03-2019 à 20h53
Accédez à notre site www.power-e-bike.fr
Lien commercial -232-


Edbo
22-03-2019 à 02h45
Acceder au profil du membre

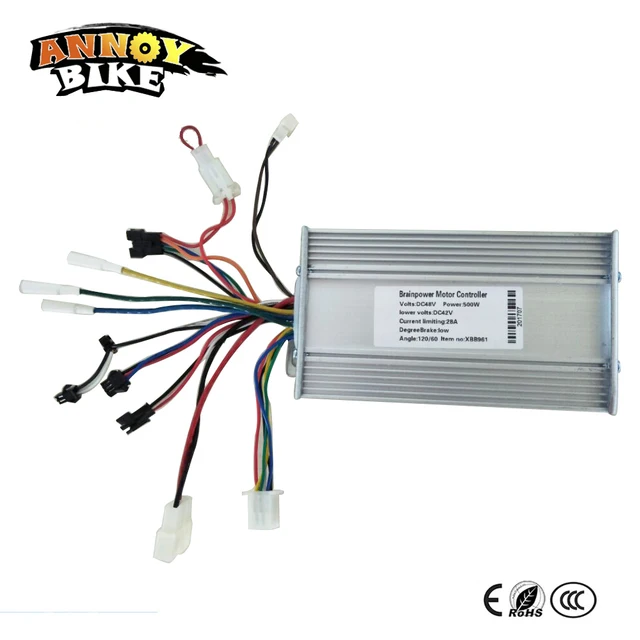

Voilà le modèle, tout les câbles qui sortent du contrôleur sont utilisé...

Eddy , 7 msg, 51 ans. à Côté De Rennes (FR-35). [mon blog]
 Citer Alerter [608157]
Tchang
22-03-2019 à 07h43
Acceder au profil du membre
Il faut que tu étalé bien les câbles
Merci

Tchang, 9063 msg, 45 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [608159]
Edbo
22-03-2019 à 19h08
Acceder au profil du membre
Voilà une photo du câblage, les seules prises qui ne sont pas branchées sont les fils blanc pour le sens de rotation du moteur, ceux qui sont branché sont 3 fils +5fils (hall) vers moteur , 2 fils vers batterie, 2x2 fils vers poignées de frein, 5 fils vers display, 3 fils vers le P. A. S, 3fils vers poignée d'accélérateur... Tout est là !!!

Eddy , 7 msg, 51 ans. à Côté De Rennes (FR-35). [mon blog]
 Citer Alerter [608251]
Tchang
22-03-2019 à 20h04
Acceder au profil du membre
salut
ton contro dispose d'un ecrant display , c'est elle qui fait la mise en service du contro et la coupure ...

pour quel raison tu veux utiliser cette inter a cleé ?

sur la fiche du display lcd , il faut que tu met ta coupure a cleé sur le rouge .
coupe la et raccode ta cleé dessu en série, et le tour et jouer , mais tu seras toujour obliger de activer le contro depuis le display ...


si non , tu connecte le contacte clée sur le rouge et le bleu
de se fait tu biaise le display lcd ....

Tchang, 9063 msg, 45 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [608265]
Tchang
22-03-2019 à 20h10
Acceder au profil du membre
un truc comme ca ;

solution 1:
le fil rouge qui va vers la fich display , ils ont rajouter sur le fil le : electri lock
c'est juste un chunt , et toi tu vien metre ta clee ici a sa place



Tchang, 9063 msg, 45 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [608266]

Message modifié le 2019-03-22 20:15:01 par Tchang.
Tchang
22-03-2019 à 20h14
Acceder au profil du membre
2é solution

ici tu trouvera a te connecter sur le fil rouge (1) et bleu (2) pour = ignition lock = (contro ON)




a plus

Tchang, 9063 msg, 45 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [608267]

Message modifié le 2019-03-22 20:14:42 par Tchang.
Edbo
22-03-2019 à 20h26
Acceder au profil du membre
Merci Tchang je devrais arriver à quelque chose avec toutes les infos que tu m'as donné, couper le display me paraît une bonne alternative , je veux mettre un interrupteur à clé pour que personne n'est accès au display, car même avec un antivol par chaîne ou câble, rien n'empêche d'allumer le vélo et de faire n'importe quoi avec.

Eddy , 7 msg, 51 ans. à Côté De Rennes (FR-35). [mon blog]
 Citer Alerter [608268]

Message modifié le 2019-03-22 20:28:34 par Edbo.
publicité
22-03-2019 à 20h26
Lien commercial -184-

Tchang
22-03-2019 à 20h31
Acceder au profil du membre
A ok..
Donc c est la première solution alors.

A bientot

Tchang, 9063 msg, 45 ans. Erce Pres Liffre (FR-35).
Alerter [608269]
