78 messages.   1 2 3 4 5 6   - Branchement câble (LCD + Poigné) au contrôleur ? [25497]
Santini
14-09-2019 à 15h22

Bonjour,
Je viens vers vous car j'ai un petit souci et je ne veux pas tout cramer^^

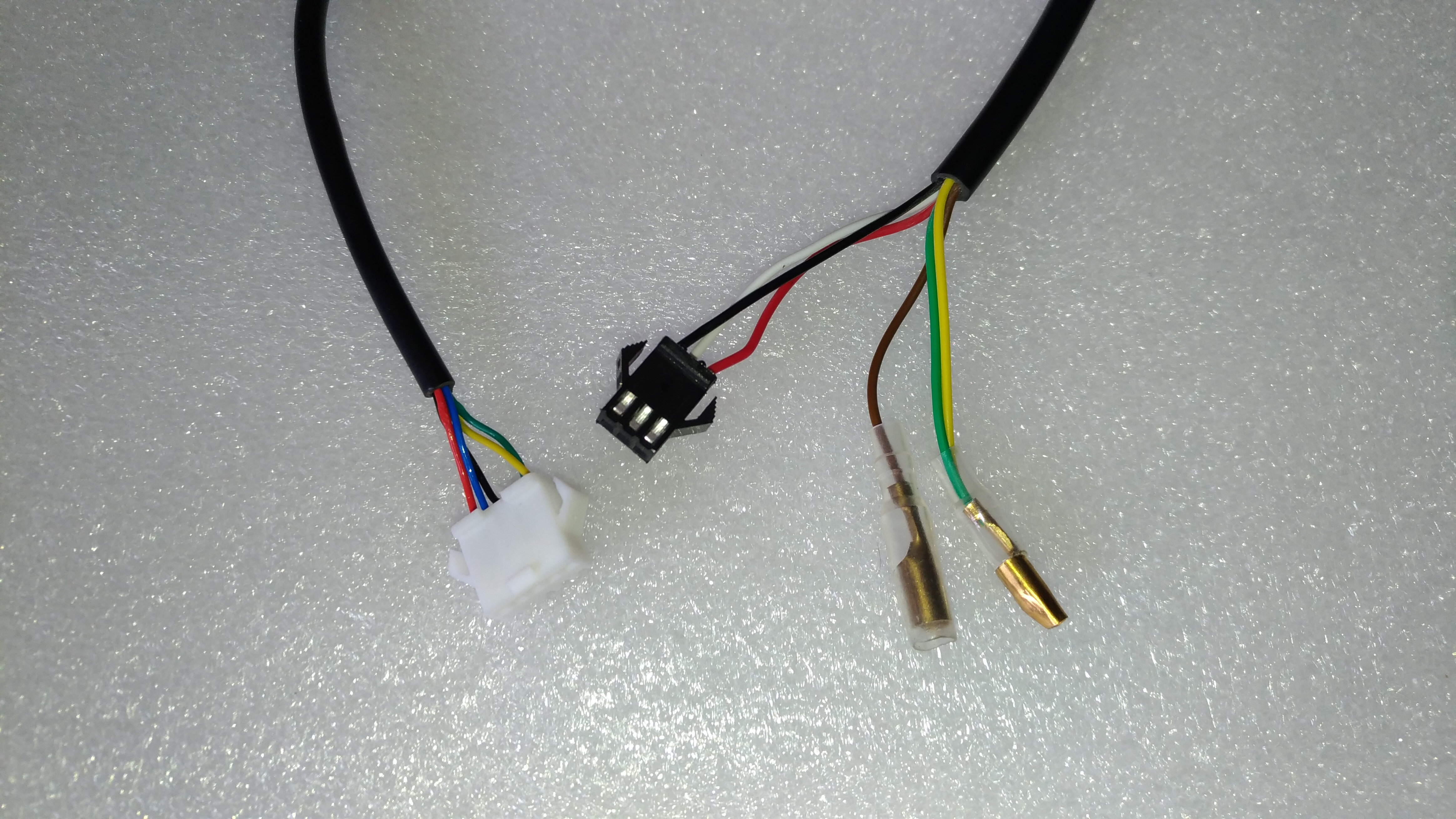

Sur la photo ci-dessous vous avez a gauche le cable du LCD, et a droite le câble de la poignée d'accelerateur et clé de contact.





Sauf que dans mon cas les fiches ne correspondent pas et ne sont pas compatible avec le contrôleur,je vais devoir dénuder tout sa.

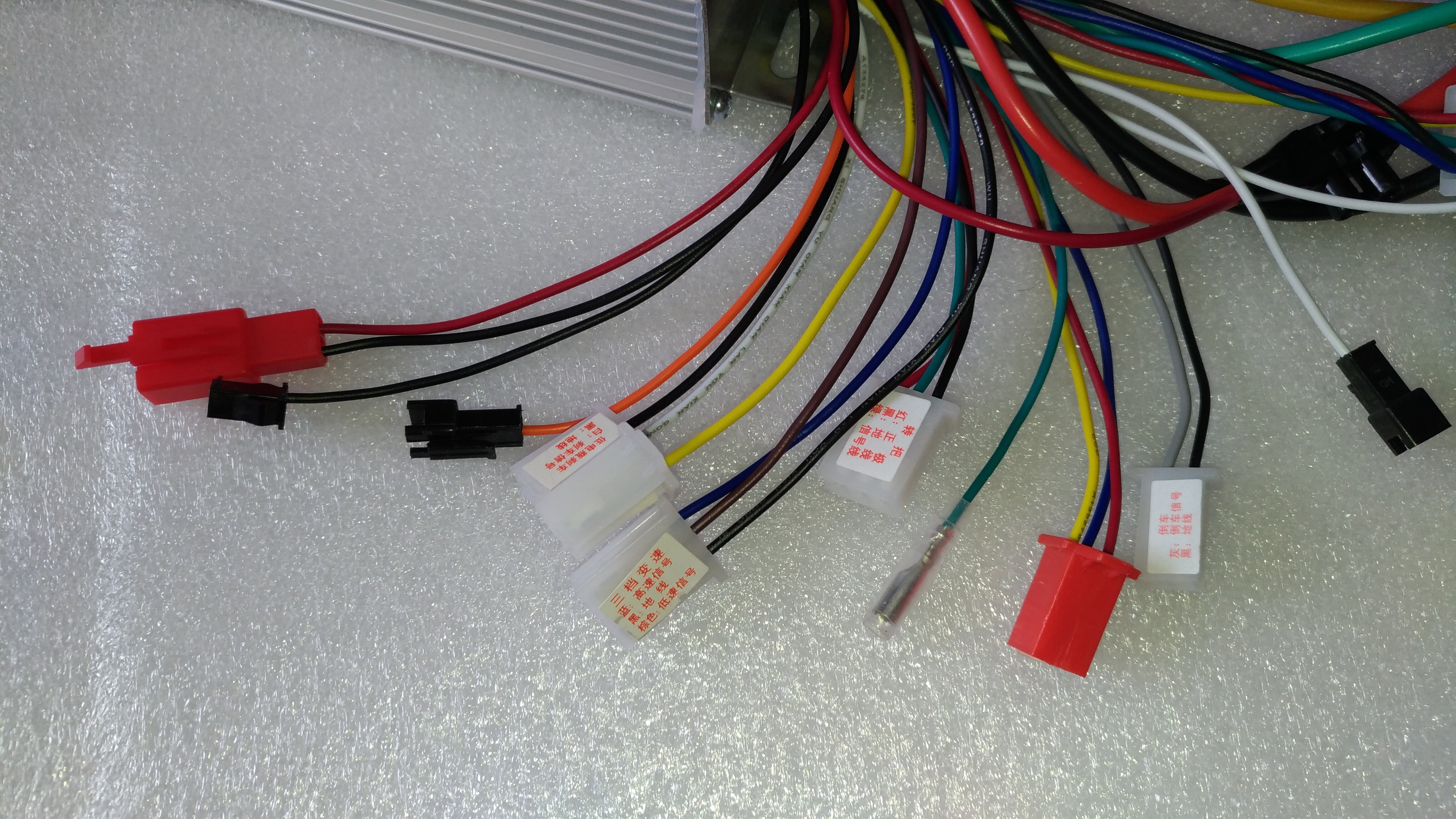

Ci-dessous les câbles du contrôleur, est ce que vous sauriez me dire ou je doit brancher les câbles ?
Un grand merci :)





Anonyme, 103 msg, (FR-63).
 Citer Alerter [633588]
Tchang
14-09-2019 à 16h46
Acceder au profil du membre
Salut
Malheureusement ton contro ne dispose pas de fiche display LCD.
Pour cela il faut ouvrir et le cabler manuellement...

Pour la poignée.
La fiche noir c est les gaz
Rouge 5v
Noir 0v
Blanc signale

Jaune +batt
Bleu +vcc



Tchang, 14697 msg, 47 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [633601]
publicité
14-09-2019 à 16h46
Creation du fichier https://cyclurba.fr/fichier/pub_log.txt
Roofbi, la protection automne-hiver du cycliste
Cachecache
14-09-2019 à 16h54
salut,
je ne savais pas que c'était possible. tu veux dire que le controleur dispose des connections sur la carte . il suffit de le démonter et de souder les fils.
je pense que j'ai le même contrôleur acheté sur amazone, je vais voir dès que possible si il y une indication pour un futur branchement.

Laurent, 363 msg, 51 ans. (FR-83). [mon blog]
 Citer Alerter [633604]
Tchang
14-09-2019 à 17h09
Acceder au profil du membre
Va voir le tuto de.

"La bible des astuces façon tchang"

Tout y est avec photos...

Tchang, 14697 msg, 47 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [633609]
Cachecache
14-09-2019 à 17h51
merci, génial coool

Laurent, 363 msg, 51 ans. (FR-83). [mon blog]
 Citer Alerter [633621]
Santini
15-09-2019 à 00h08


Anonyme, 103 msg, (FR-63).
 Citer Alerter [633685]

Message modifié le 2019-09-16 23:07:52 par Santini.
Santini
15-09-2019 à 17h09

Je suis un peu (beaucoup) perdu^^
Pouvez vous me dire si tout est correcte svp:

- Concernant la pogné d’accélération (équiper d'une clé de contact avec indicateur voltage) il y à 5 câbles: Noir, blanc, rouge marron et jaune/vert.
J'ai brancher le noir, rouge, blanc sur la prise "4" du contrôleur "Throttle Line" (voir photo ci-dessous)
Vu que je n'ai pas les même couleur j'ai brancher le blanc avec le vert.

Par contre il me reste le câble Marron et le câble Jaune/vert, avec l'aide du shéma ci-dessous pourriez vous me dire ou je doit les brancher svp ?

-----

Pour les autre câblages j'ai brancher le câble numéro "14" avec le câble "13" (relier au + de la batterie) Est ce que j'ai juste ?

Autre point,j'ai suivi le shéma en branchant le câble orange avec le câble noir fiche numéro "12" (cruise line)je ne sais pas a quoi servent ces deux câbles,je laisse brancher ?[

/b]



[b]

Désolé pour toutes ces questions,dans l'attente de réponse je vous remercie :) :) :)



Anonyme, 103 msg, (FR-63).
 Citer Alerter [633815]
Cachecache
17-09-2019 à 13h54
c'est toujours risqué, surtout qu'il y a une sortie à 36 v pour l'état de la batterie. un mauvais branchement et c'est des étincelles (je l'ai récemment vécu ; )

pour l’accélérateur tu n'a pas le choix c'est forcement celui qui n'est ni rouge ni noir. blanc sur vert dans ton cas (perso c était blanc sur bleu).

après c'est complexe j'attendrai l'avis des plus connaisseurs.

le 14 (rouge foncé sur la photo) c'est la clée tu peux l'éliminer de l'équation en la reliant au plus rouge à côté ( 13 sur la photo) perso c'est ce que j'ai fait.
mais normalement il va sur le fil marron sur certains contrôleurs,

le jaune c'est surement la charge de la batterie. si tu allume le contrôleur sans rien brancher dessus à part la batterie tu devrai avoir un fil de petite dimension qui sort quand même 36v. genre le vert (1 sur la photo)


le cable self learning doit être débranché après le premier démarrage.

je ne peux pas t'aider plus dsl, attends d'autre avis avant de tout allumer




Laurent, 363 msg, 51 ans. (FR-83). [mon blog]
 Citer Alerter [634131]
Santini
17-09-2019 à 16h49
Salut Cachecache,merci d'avoir pris le temps de répondre, je vais attendre d'autre commentaire pour ne pas faire de bêtise :)

Anonyme, 103 msg, (FR-63).
 Citer Alerter [634149]
publicité
17-09-2019 à 16h49
Creation du fichier https://cyclurba.fr/fichier/pub_log.txt
Accédez à notre site www.power-e-bike.fr
Tchang
17-09-2019 à 22h23
Acceder au profil du membre
salut
ici un plan mise a jour



Tchang, 14697 msg, 47 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [634204]
