78 messages.      1 2 3 4 5 6 7 8   - Branchement câble (LCD + Poigné) au contrôleur ? [25497]
Peter
22-09-2019 à 19h35
Acceder au profil du membre
Regarde ceci par exemple :

www.amazon.fr %C3%A9gulari...69173693&sr=8-2

Peter, 8032 msg, 43 ans. (FR-77). [mon blog]
 Citer Alerter [634986]
Santini
23-09-2019 à 00h35

Merci pour vos réponses :)
Je vais commander une nouvelle poignée je vous tien au jus.
En attendant de la recevoir je vais me pencher sur l'écran LCD, auriez vous un tutos détailler sur les branchement de celui-ci (car je n'ai pas le montage des câbles d'origine sur le contrôleur du coup je doit ouvrir le boitier et le faire moi même...)

Merci



Anonyme, 103 msg, (FR-63).
 Citer Alerter [635022]
publicité
23-09-2019 à 00h35
Creation du fichier https://cyclurba.fr/fichier/pub_log.txt

Santini
24-09-2019 à 16h28
Bonjour,
J'ai reçu ce kit aujourd'hui :
www.cycloboost.com


D’après leur notice :
connecteur noir 3 fils (accélérateur)
connecteur jaune (témoin de batterie) *
connecteur noir 2 fils (bouton rouge) *
* Le branchement de ces connecteurs n'est pas obligatoire pour le fonctionnement du kit.

Apres avoir suivis le plan précédent, rien ne marche et rien ne s'allume
J'ai donc tenter d'inverser le jaune et le marron -> RAS
J'ai décider de brancher juste les 3 câbles de base (Noir, Rouge, Blanc)... Rien ne ce passe (Meme en branchant le câble rouge moyen avec le + de la batterie.

Si vous avez un piste, merci

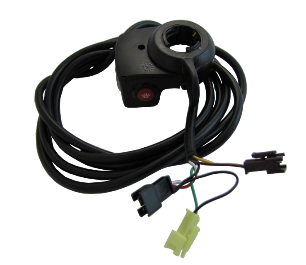

J'ai la même chose que le kit ci-dessous excepter qu'a la place de la gâchette j'ai une poignée.
Le bouton rouge ces un régulateur



Anonyme, 103 msg, (FR-63).
 Citer Alerter [635252]
Tchang
24-09-2019 à 20h19
Acceder au profil du membre
Tu as quoo comme batt
Voltage
Amperage

Tchang, 14697 msg, 47 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [635301]
Santini
24-09-2019 à 22h02

48v 21AH
Mais j'ai bien choisie la poignée compatible 48v



Anonyme, 103 msg, (FR-63).
 Citer Alerter [635315]
Tchang
25-09-2019 à 07h34
Acceder au profil du membre
Salut
Si rein ne fonctionne encore avec une nouvelle poignée...
C est que ton contro n est pas le bon signale entré....

Une photo de nouveau sur ton câblage que tu as fait....

Oui se type de poignée est équipe de 3 led pour la jauge ou niveau de vitesse...
Il se cable diferament.....

Tu as sens doute cabler sur le PAS au lieux des gaz...
Ou ton contro n as pas de fiche fes gaz....



Tchang, 14697 msg, 47 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [635335]
Santini
26-09-2019 à 23h16

Salut :)
Donc j'ai brancher les 3 câbles de base (Noir, Rouge, Blanc) avec le noir, rouge vert sur le contrôleur (THROTTLE LINE)
Le câble vert brancher avec le blanc.

Concernant la poignée il y a un câble vert qui va sur une prise jaune, avec un câble noir ?

Pour la photo j'ai débrancher le câble Jaune et le câble Marron (il y en a un qui étais brancher sur le + de la batterie et l'autre sur le VCC, et rien ne marcher même en les inversant.

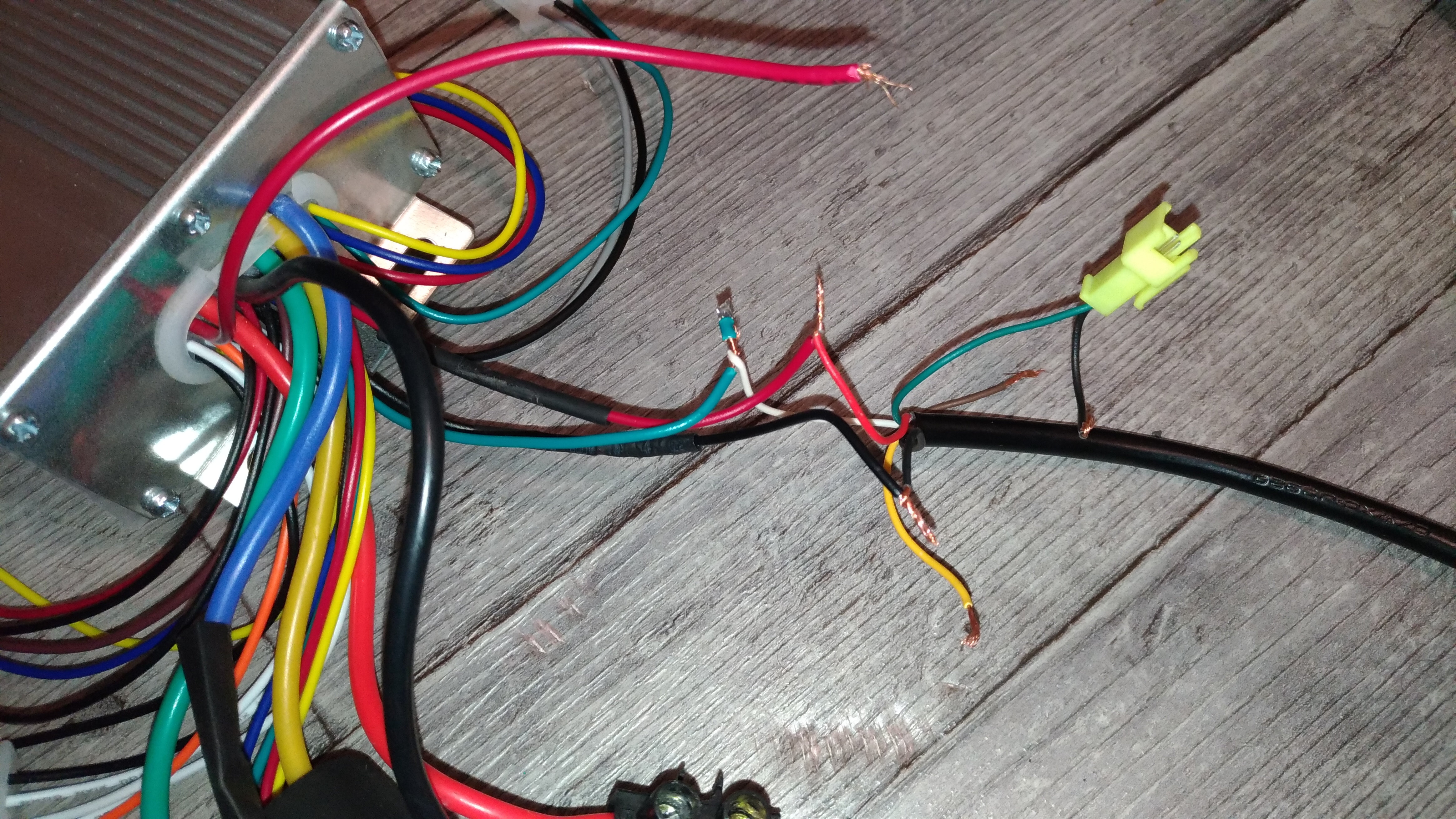

Voici la photo :



Merci



Anonyme, 103 msg, (FR-63).
 Citer Alerter [635542]
Tchang
27-09-2019 à 06h41
Acceder au profil du membre
Il va faloire tester au multimètre pour trouver le cable de l interrupteur.....

Les autres c est pour les led....
Non compatible avec ton contro

Tchang, 14697 msg, 47 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [635553]
Cachecache
27-09-2019 à 15h45


lorsque tu as inversé il n'y a pas eu d'étincelles ??? car le vcc c'est du 5v et le + batterie est à 36v.

sinon pour être sur de ta nouvelle poignée et de ton contrôleur : branche les deux câbles rouge ensemble (+batterie et l'electric lock line, n°14) cela évite de se servir d'une clée. et cela t'évite de chercher quel cable de ta poignée conviens.

ensuite laisse branché ton trotle line comme il est sur la photo (fil blanc de poignée sur fil vert du contrôleur)

si cela ne fonctionne pas c'est pas normal



Laurent, 363 msg, 51 ans. (FR-83). [mon blog]
 Citer Alerter [635598]
publicité
27-09-2019 à 15h45
Creation du fichier https://cyclurba.fr/fichier/pub_log.txt
Roofbi, la protection automne-hiver du cycliste
Cachecache
27-09-2019 à 15h53
dsl le vcc peut être aussi ç 36v , autant pour moi

Laurent, 363 msg, 51 ans. (FR-83). [mon blog]
 Citer Alerter [635600]
