67 messages.   1 2 3 4 5 6   - Réalisation d'un Cycle Analyst (CA) à base d'Arduino [25728]
Membre7933
16-10-2019 à 11h29
Je crée cette discussion séparément de celle de mon Fatbike car elle a vocation à être bien plus générique.

Partant du constat que les contrôleurs basiques , même puissants (1000W et plus), d'origine chinoise offrent bien peu d'options en terme de personnalisation du fonctionnement accélérateur et PAS; et que les contrôleurs avancés qui offrent ce genre d'options sont souvent hors de prix, j'ai décidé d'essayer de créer une sorte de "chainon manquant": un CA pas cher (objectif moins de 20euros) à base d'arduino qui puisse à la fois offrir pas mal d'options à l'utilisateur tout en se connectant à des contrôleurs basiques facilement accessibles pour quelques dizaines d'euros.

J'en suis évidemment au tout début de cette réflexion, d'autant que je découvre en même temps l'univers arduino.
Vos idées, conseils et suggestions seront donc les bienvenues...

Membre7933, 21190 msg. Ce membre n'est plus inscrit.
 Citer Alerter [638906]
Tonyfolie
16-10-2019 à 12h42
super papat , un sujet que je vais suivre de prêt . l'idée m'avait traversé l'esprit mais les connaissances me manquent

Anonyme, 673 msg, 39 ans. (FR-77).
 Citer Alerter [638917]
publicité
16-10-2019 à 12h42

Fatal error: Call to undefined function LectureSQL() in /home/cyclurba/public_html/cyclurba.fr/pub/banniere.php on line 13

Superjc
16-10-2019 à 15h40
Acceder au profil du membre
Faut commencer par faire un petit cahier des charges avec la liste des fonctions désirées
Mais dans tous les cas tu auras besoin d’un écran..

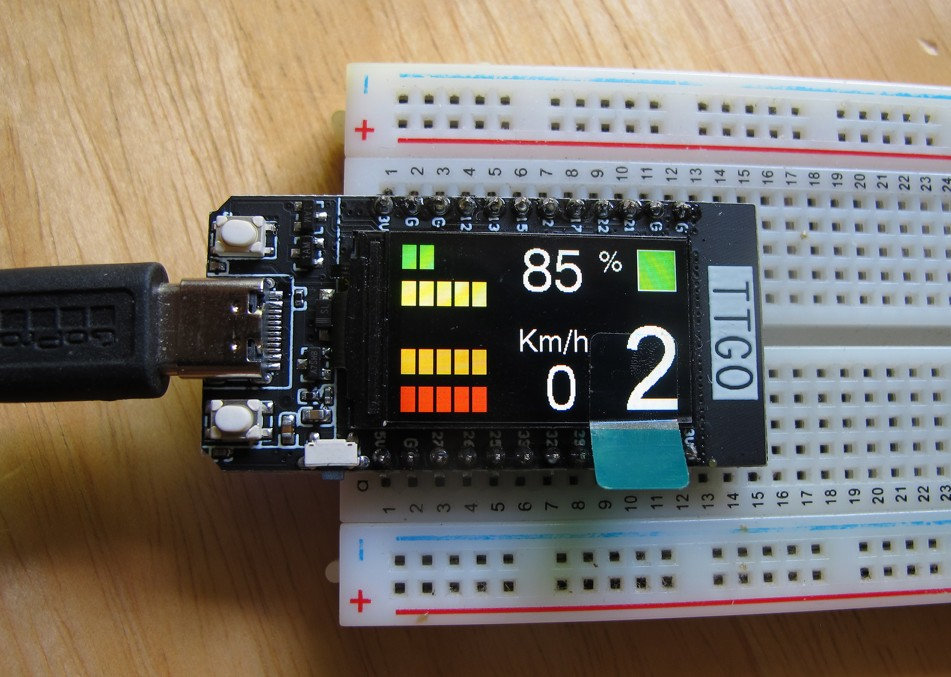

Pour environ 10€ tu as l’ESP32 avec un écran performant suffisamment petit pour un display de guidon
L’ESP32 est beaucoup plus puissant et se programme exactement de la même façon que l’Arduino



Christophe, 3217 msg, 59 ans. Guyancourt (FR-78). [mon blog] 36V 250W VTT bafang swxk 185R MetV and BBS01 Cycloboost
 Citer Alerter [638934]
Membre7933
16-10-2019 à 15h53
Il faudra juste être patient... j'ai trouvé de quoi occuper mes longues soirées d'hiver...
Pour l'instant, le principe serait le suivant:

connections coté contrôleur:
- entrée accélérateur (3 fils)
- (+) batterie (12 à 100v) (1 fil)
- switch de frein (2 fils)

Connections coté capteurs:
- sortie accélérateur (3 fils)
- sortie PAS (3 fils)
- switch de frein ( 2 x 2 fils)
- capteur de vitesse standard (2 fils)



Le petit boîtier contiendrait une petite alim 5V par exemple à base du DC-DC LM5017 (12-100V en entrée), un Arduino Nano, et je me gratte la tête pour un mini display et la commande des niveaux d'assistance...

Membre7933, 21190 msg. Ce membre n'est plus inscrit.
 Citer Alerter [638937]
Cachecache
16-10-2019 à 17h30
c'est vrai pour mes stations météo je commence à remplacer les arduino par des esp. c'est la même chose ils s'utilisent avec l'ide arduino (c'est un peu plus long à configurer au début mais si le vendeur donne les bonnes info sur le modèle ça va tout seul).

Laurent, 357 msg, 50 ans. (FR-83). [mon blog]
 Citer Alerter [638952]
Membre16345
16-10-2019 à 19h12
Super, je souscris !

Sinon j'ai trouvé un sujet proche sur endless endless-sphere.com

Membre16345, 4958 msg. Ce membre n'est plus inscrit.
 Citer Alerter [638969]
Gregplessis
16-10-2019 à 23h08
Bon sujet ! Je vais le suivre de près !

Grégory, 115 msg, 40 ans. Le Plessis Robinson (FR-92). [mon blog]
 Citer Alerter [639008]
Peter
17-10-2019 à 11h54
Acceder au profil du membre
Salut très bonne idée ce projet !
Avec un Arduino je me demandais aussi si l'on pouvait faire une sorte de lipo alarme de 1 à 20s avec affichage des tensions de chaque éléments. Il pourrait peut-être faire plus qu'une alarme
Sur le net on n'en trouve qu'en 8s maxi.

Peter, 7342 msg, 42 ans. (FR-77). [mon blog]
 Citer Alerter [639052]

Message modifié le 2019-10-17 11:56:47 par Peter.
Superjc
17-10-2019 à 12h18
Acceder au profil du membre
...il y a beaucoup de BMS qui sont équipé avec un arduino ! (ATmega328P and BQ76940)
endless-sphere.com


Christophe, 3217 msg, 59 ans. Guyancourt (FR-78). [mon blog] 36V 250W VTT bafang swxk 185R MetV and BBS01 Cycloboost
 Citer Alerter [639053]
publicité
17-10-2019 à 12h18

Fatal error: Call to undefined function LectureSQL() in /home/cyclurba/public_html/cyclurba.fr/pub/banniere.php on line 13
Radis
17-10-2019 à 12h24

Peter a écrit :
Salut très bonne idée ce projet ! Avec un Arduino je me demandais aussi si l'on pouvait faire une sorte de lipo alarme de 1 à 20s avec affichage des tensions de chaque éléments. Il pourrait peut-être faire plus qu'une alarme Sur le net on n'en trouve qu'en 8s maxi.



J’ai fait une mesure de tension sur un de mes projets arduino et c’est pas très précis je trouve.

Radis, 400 msg, 35 ans. (FR-56). [mon blog]
 Citer Alerter [639054]
