19 messages.   1 2   - feu stop trottinette electrique [25886]
Neor
16-11-2019 à 22h26
bonjour, j'ai contacté tchangly21 sur youtube pour ajouter un feu stop sur un controleur et il m'a dit de relancer le sujet ici

donc j'ai une trottinette qui a un feu stop et une poignée de frein, j'ai change le controleur et sur celui ci n a plus de raccordement pour le feu.

J'ai trouve une fiche qui allume un 5v quand la poignée est appuyé

le feu stop est bien alimenté en 36v et je peux recuperer ca sur la fiche des feux

donc tchangly21 m'a proposé de mettre un relais qui quand le 5v est active ca debloque le 36v et allume le feu (si j'ai bien compris)

le truc c'est de trouver le relais...

Anonyme, 69 msg, 38 ans. (FR-76).
 Citer Alerter [643030]
Tchang
16-11-2019 à 22h49
Acceder au profil du membre
salut et bienvenue


je veux bien une photo de ta trott et le model pour faire des recherches ....

il est rare que les feux sont en directe sur du 36v ou 48v ...

donc l'ideé c'est de ajouter un micro relais ou un relais electronic en 5v puisque le contro fonctionne avec du 5v sur la partie commande ....

le micro relais 5v il faut se reprendre sur le signale frein qui lui donne du 0v vers le contro ...
donc le + du relais sera sur le +5v du contro et la commande sur le 0v du signale de frein poignet de frein.

l'orsque tu actionne le frein tu envoie du 0v sur le micro relais et vers le contro aussi puisqu'il seront cabler en paralelle ....

sur la parti puissance du micro relais , tu cable le +36v de la batt et en sortie vers le feux de stop ...
la masse GND ou 0v étant commune ...

piloter un 36v ou 48v directement depuis la batt est risqué , il faudra donc un micro fusible type de verres 1A suffira ....

si tu te repic sur l'alime des phares , je pense qu'elle est déja protegé ....

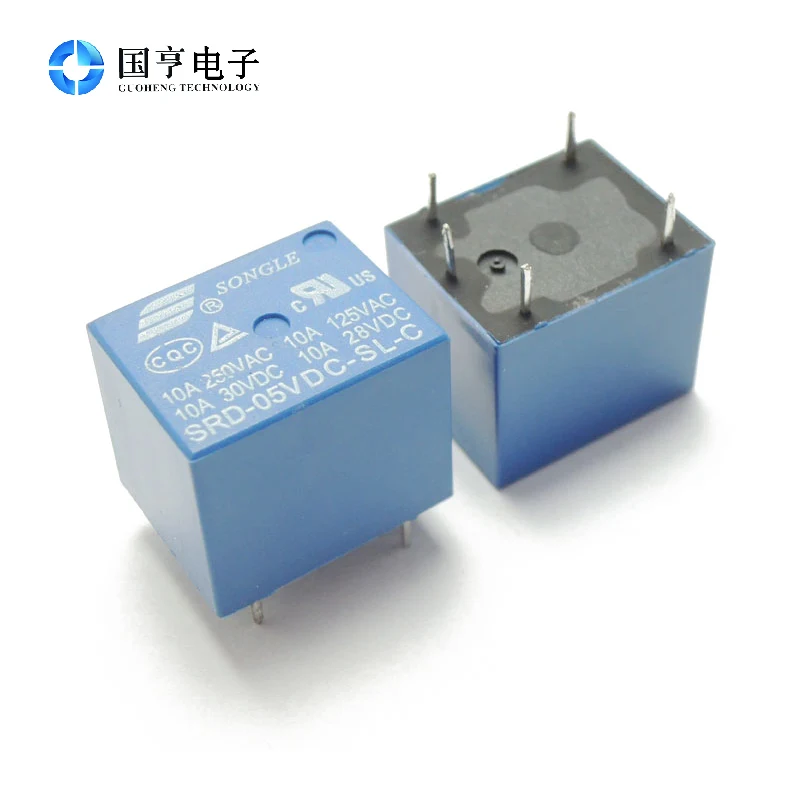

type sr 5vdc ;


ou sp 5vdc ;





Tchang, 12506 msg, 46 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [643031]
publicité
16-11-2019 à 22h49
Transformez votre vélo en vélo électrique !
Lien commercial -292-


Neor
16-11-2019 à 23h01
le controleur est ae01.alicdn.com

tu a le meme que j'ai vu sur une de tes videos

l'eclairage est en 36v
fr.aliexpress.com

je peux reprendre le 36v sur le fil jaune noir du controleur qui est la pour alimenter l'eclaire

j'avais branche le feu stop avec la poignée sur le 36v de l'eclairage mais je voudrais recuperer l'arret du moteur quand on freine mais si je branche comme ca je n'ai plus de feu stop

merci

Anonyme, 69 msg, 38 ans. (FR-76).
 Citer Alerter [643035]

Message modifié le 2019-11-16 23:05:02 par Neor.
Tchang
16-11-2019 à 23h13
Acceder au profil du membre
non y a pas de probleme , puisque le signale frein sera envoyer vers le contro et vers le relais en dérivation ...

oui le frein bas coupe le moteur

ok pour le phare AV 24v a 48v donc le feux AR c'est le meme model mais en rouge , c'est ca ?

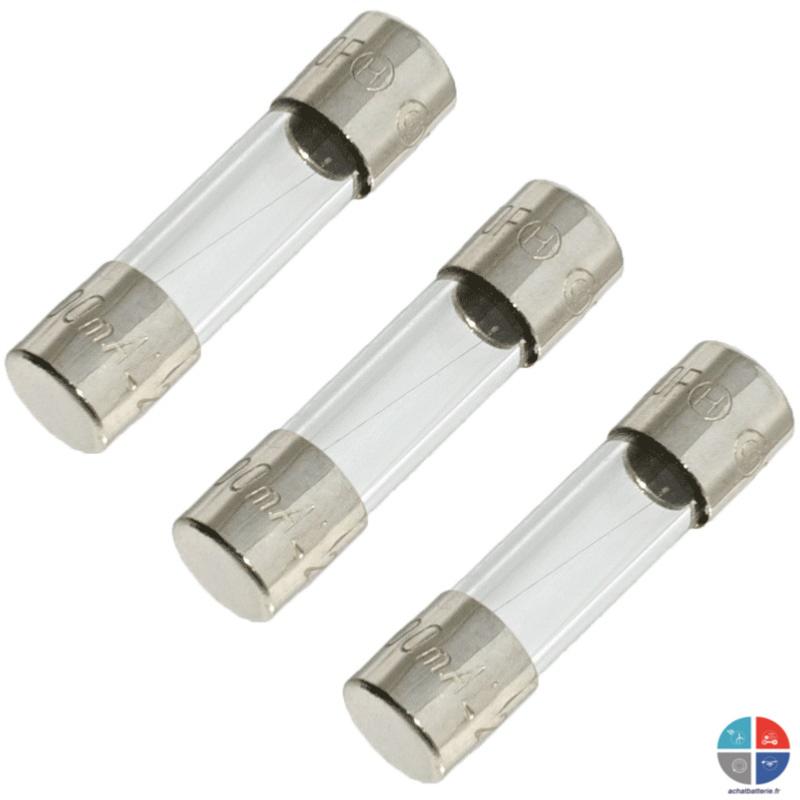

il te faut un fusible de verrre car le contro alime accessoire en a pas ...

fusible 5x20 1A


porte fusible:


Tchang, 12506 msg, 46 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [643036]

Message modifié le 2019-11-16 23:14:25 par Tchang.
Neor
16-11-2019 à 23h14
donc j'ai juste besoin d'un relais 5v qui me sert d'interrupteur sur le 36v de la lumiere

Anonyme, 69 msg, 38 ans. (FR-76).
 Citer Alerter [643037]
Tchang
16-11-2019 à 23h16
Acceder au profil du membre
voila tu a tout compri.

sur le relais tu as la partie commande qui est en 5vdc
en sortie coté puissance , tu peux metre se que tu veux



Tchang, 12506 msg, 46 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [643038]

Message modifié le 2019-11-16 23:20:28 par Tchang.
Neor
16-11-2019 à 23h17
oui le feu arriere est sur le meme circuit

Anonyme, 69 msg, 38 ans. (FR-76).
 Citer Alerter [643039]
Tchang
16-11-2019 à 23h22
Acceder au profil du membre
ok mais avec la fonction feux de stop !

y a un veilleuse et un feu stop ?
donc 3 fils

Tchang, 12506 msg, 46 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [643040]
Neor
16-11-2019 à 23h26
avec ca fr.aliexpress.com

?

Anonyme, 69 msg, 38 ans. (FR-76).
 Citer Alerter [643042]
publicité
16-11-2019 à 23h26
Un watt-mètre pour votre vélo électrique ?
Un wattmètre pour connaitre à tout instant la puissance du moteur de votre VAE, et l'autonomie restante. 25 euros.
cyclurba.fr/Velos_electriques/208/Mesure-wattmetre.html
Lien commercial -187-

Tchang
16-11-2019 à 23h28
Acceder au profil du membre
oui par exemple

en version 5v

Tchang, 12506 msg, 46 ans. Erce Pres Liffre (FR-35).
 Citer Alerter [643044]
