12 messages.   1 2   - Motorisation électrique d'une Yamaha DT50R de 2002 [27746]
Drjones
15-09-2020 à 15h14
Acceder au profil du membre
Bonjour,

Comme je disais dans ma présentation, j'ai récupéré une Yamaha DT50R de 2002 à laquelle il manque bien trop de pièce pour la remettre en route en thermique.


J'ai commencé à la dépouiller de tous ses carénages, réservoir, accessoires etc...

Mais, avant de démonter le moteur j'ai repéré l'emplacement de l'axe du pignon d'origine en collant du scotch sur le cadre et en faisant une marque de stylo...

et la voici totalement nue .... j'espère que vous êtes tous majeurs ici ? ;-)




Aussi, je me suis dégoté un alternateur d’Austin mini je crois, en tout cas un Bosch de 150A.

Grâce aux vidéos, je le démonte sans difficulté, enlève le pont de diode et là surprise, j'ai 3 regroupements de 4 fils chacun, soit 12 fils au total, je suppose donc qu'il y a 6 enroulements ?



Je vais commencer à tester avec le multimètre qui va avec qui pour voir ce que ça fait et je reviens vers vous !!

Bon vous allez me dire si j'ai bien déduit le truc en regardant les vidéos... n'hésitez pas si je dis des conneries , de me corriger...

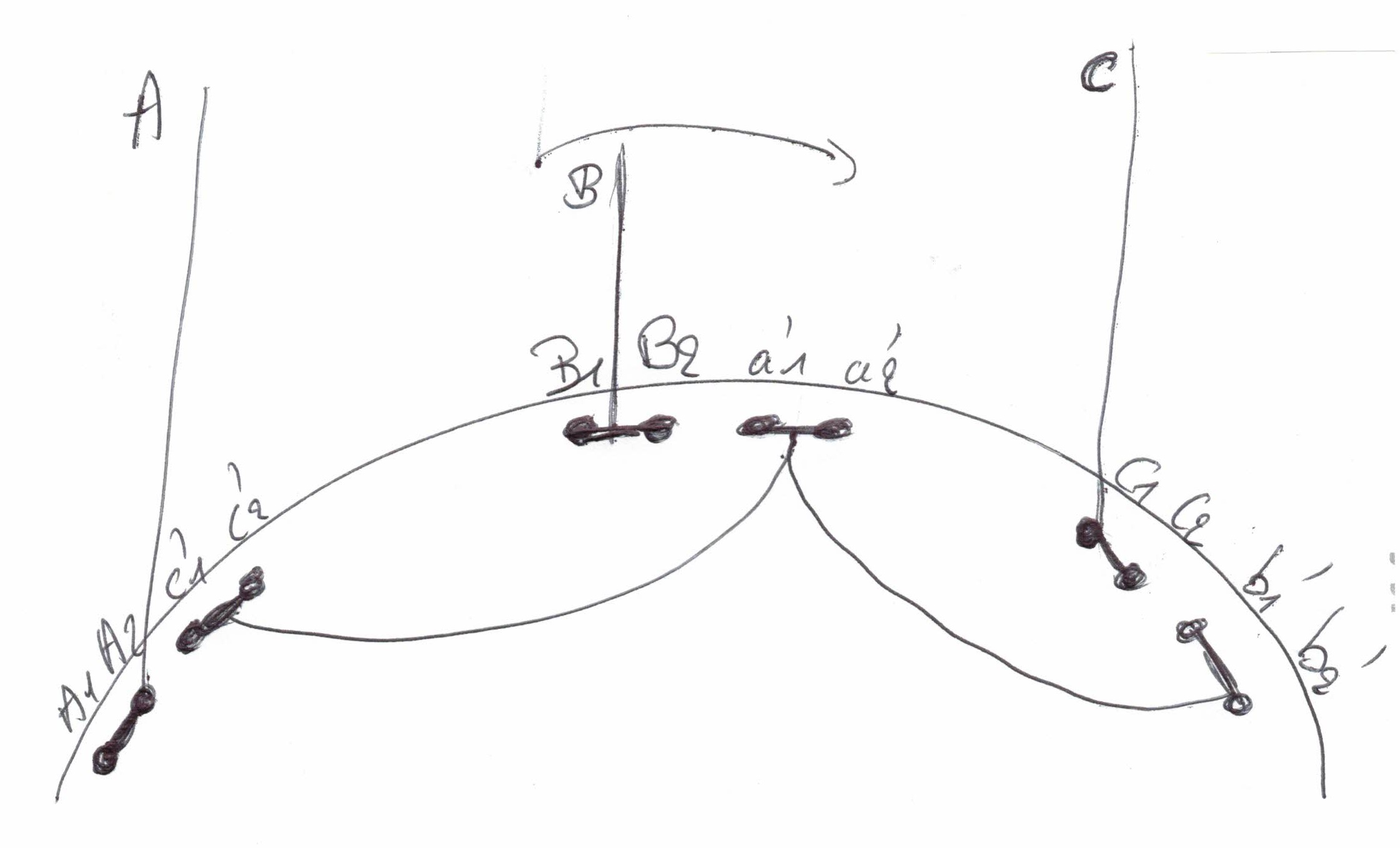

Un alternateur est monté d'origine en triangle ... comme ça :


Ok, je suis nul en schéma, mais c'est pas l'objet du post ...

donc pour gagner en couple il faut le monter en étoile et pour ça on identifie les fils avec un multimètre sur position ohmmètre et quand ça bip c'est qu'on a trouvé les deux bouts du même enroulement !!



Je commence donc par le premier fil, celui tout à gauche sur la photo que je vais baptiser arbitrairement 1...le 2ème fil sera le 2 et comble d’originalité, le 3ème le 3 et ainsi de suite...

Et en testant ça me donne donc ça, les fils qui correspondent sont 1/7, 2/8, 3/9, 4/10, 5/11, 6/12

Comme le système est doublé , je me dis que les fils sont tous doublés, donc si le 1 est le A1 le 2 je me dis que c'est le A2, en montage triangle A est associé à c', je me dis donc que le 3 est c1' et que le 4 est c2'.... que pensez vous de mon raisonnement ?

Pour résumer ça donnerait donc ça :




Et j'imagine donc que le câblage étoile correspondant donnerait ça :



Qu'en pensez vous ?

Olivier, 8 msg, 49 ans. La Calmette (FR-30). Mon vélo, mes chaussures...et puis quoi maintenant ? Bourvil
 Citer Alerter [692685]

Message modifié le 2020-09-15 21:31:48 par Drjones.
Drjones
15-09-2020 à 18h55
Acceder au profil du membre
Je me suis peut être trompé de rubrique pour poster, il y en a tellement que je m'y perd, alors si un modo veut la mettre ailleurs, il n'y a aucun souci ..; les photos s'affichent bien chez moi, j'espère que chez vous aussi, alors suite au prochain numéro pour mes aventures d'électrification...


Olivier, 8 msg, 49 ans. La Calmette (FR-30). Mon vélo, mes chaussures...et puis quoi maintenant ? Bourvil
 Citer Alerter [692734]
