Captetdu67
02-10-2020 à 07h17
 |
Bonjour à tous.
je viens vers vous car j’ai une énigme que je n’arrive pas résoudre.

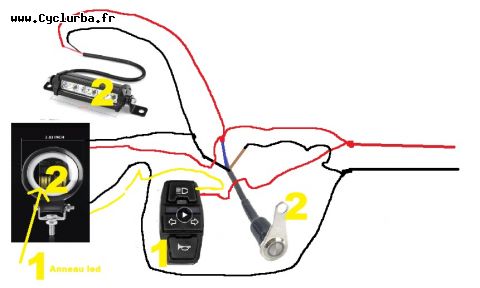

Je vous ai fait le schéma de mon éclairage sur ma trott ce sera plus clair, voilà:
- lorsque j'allume avec l'interrupteur 1 la led en forme de cercle s’allume bien, ensuite lorsque j’allume l’interrupteur 2 la led cercle s’éteint et les projecteur s’allument.
Mon problème c’est que je voudrai que la led 1 reste allumée en même temps que les projos, de plus le bouton poussoir reste en permanence allumée au lieu de s'allumer que lorsque je l’actionne.
je ne comprends pas mon erreur de câblage, y a t il une solution?
D'avance merci pour vos réponses.
Anonyme, 109 msg, 56 ans. (FR-67). Message modifié le 2020-10-02 07:56:33 par Captetdu67. |
Speedsterharry
02-10-2020 à 10h40
 |
Ben faudrait savoir comment réagit ton interrupteur 2. Il a 3 fils, donc j'imagine que c'est peut-etre un SPDT ON-ON, il y a un commun (GND) et deux alimentations. C'est probablement la cause de tes soucis.
Jerome, 1109 msg, 49 ans. Villeurbanne (FR-69). [mon blog] Kit RH205 48V/60V 26Ah sur cadre alu |
publicité
02-10-2020 à 10h40
|
Notice: Use of undefined constant Site_Url - assumed 'Site_Url' in /home/cyclurba/public_html/cyclurba.fr/include/constant.php on line 202
Creation du fichier https://cyclurba.fr/fichier/pub_log.txt
|
Captetdu67
02-10-2020 à 21h37
|

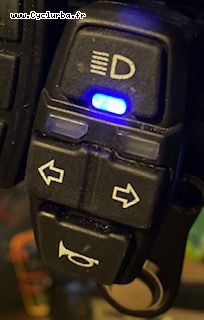

Lorsque j'allume le bouton 1 il s'allume et la led 1 s'allume jusque là pas de problème.
Anonyme, 109 msg, 56 ans. (FR-67). |
Captetdu67
02-10-2020 à 21h38
|
Lorsque j'allume le bouton 2
il s'allume et la led 1 ss'éteint et c'est la led 2 qui éclaire.
Anonyme, 109 msg, 56 ans. (FR-67). |
Captetdu67
03-10-2020 à 21h51
|
Aprés plusieurs tests en faite ça vient du projecteur. je l'ai démonté pour séparer l'alimentation du led en cercle mais malgré le branchement en directe sans interupteur lorsque j'alimente les deux en meme temps et c'est la led du centre qui s'allume et la led cercle qui s'éteint.
A l'interieur du phare il y a pas mal de composants électronique. J'en conclue que c'est normal il doit y avoir un truc avec la masse, mais j'aimerai savoir si il y a une solution?
Anonyme, 109 msg, 56 ans. (FR-67). |
Tchang
03-10-2020 à 22h22
 |
tu es sur que tu pilote le (-)
sur ton inter a poussoire , le noir est un (-) , le bleu doit etres le (+)
et le jaune ton +vcc ...
sur ton phare a led , le noir doit etres commun a mon avis ...
le progo ok pas de soussi ...
revoit ton cablage sur ton inter , il y a une erreur sur la masse , il ne doit pas etres piloter ....
on pilote toujours un (+)
Tchang, 15418 msg, 47 ans. Erce Pres Liffre (FR-35). |
Tchang
03-10-2020 à 22h29
|

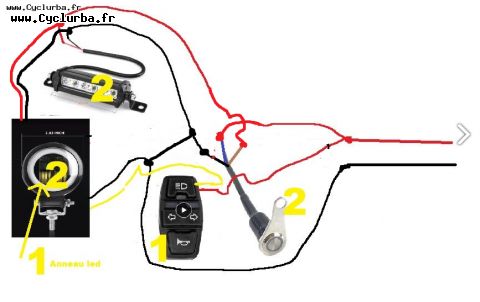

voici se que tu devrais avoir
Tchang, 15418 msg, 47 ans. Erce Pres Liffre (FR-35). |
publicité
03-10-2020 à 22h29
|
Notice: Use of undefined constant Site_Url - assumed 'Site_Url' in /home/cyclurba/public_html/cyclurba.fr/include/constant.php on line 202
Creation du fichier https://cyclurba.fr/fichier/pub_log.txt
 |
Captetdu67
04-10-2020 à 08h31
|
merci Txhang pour ton aide, je me mets ay travail de suite et je te tiens au courant.
Anonyme, 109 msg, 56 ans. (FR-67). |
|
|
