Marco2943
23-11-2023 à 21h24
|
Bonsoir, j'ai besoin d'aide pour faire fonctionner une batterie 36V 10S 3P assemblée par mes soins avec des cellules neuves LG INR18650 MJ1 3500 mAh 10A neuves.
Le BMS est un smart JBD 10-17S;
La tension aux borne de chaque groupe de cellules est correcte, la tension aux bornes de la batterie de 39V et la tension aux bornes du BMS( entre +bat et C- ) est de 9V.
J'ai deux BMS neufs et la même tension en sortie des deux.
Il y a quelque chose que j'ai loupé quelque part mais où ?
Merci de votre aide.
66 msg, 61 ans. (-29). |
Peter
24-11-2023 à 07h58
 |
Déjà es tu certain d'avoir connecté correctement les entrées pour que ton bms reconnaisse que c'est bien une 10s. Il faut respecter le schéma de raccordement.
Ensuite dans le programme il y a une fonction ON/OFF dispo sur PC. Tu peux également activer le bms avec un bouton raccordé sur l'entrée dédiée.
|
publicité
24-11-2023 à 07h58
| Creation du fichier https://cyclurba.fr/fichier/pub_log.txt
 Lien commercial -178-
|
Marco2943
24-11-2023 à 21h16
|
Bonsoir et merci Peter,
pour la connexion des entrées , j'ai suivi le schéma fourni, la batterie est reconnue comme 10S, j'ai la tension des groupes // de cellules, le niveau de charge total ...
le BMS n'est pas raccordé au PC, quant à une entrée dédiée à un bouton, je vais chercher;
66 msg, 61 ans. (-29). |
Peter
25-11-2023 à 08h32
|
Quand tu connectes ton smartphone sur la page de garde tu as des infos sur l'état du bms, que disent-elles ?
Idem dans les pages suivantes tu as des indications ou des messages d'erreur si quelque chose ne va pas.
|
Peter
25-11-2023 à 08h38
|

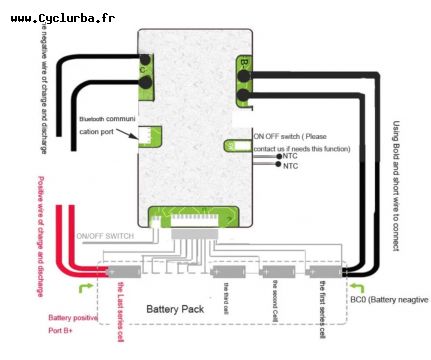

Pour le bouton ON/OFF est visible sur ce schéma. Parfois l'entrée est positionnée en latéral. D'ailleurs c'est également indiqué sur le schéma.
En théorie le bms est vendu avec la fonction Switch désactivée dans le soft, mais peut-être que sur le tiens la fonction est activée nativement. Dans ce cas il suffit de shunter l'entrée SW1 pour voir si le bms s'active.
Message modifié le 2023-11-25 08:41:38 par Peter. |
Marco2943
03-12-2023 à 20h02
|
Bonsoir Peter, désolé de cette absence indépendante de ma volonté.

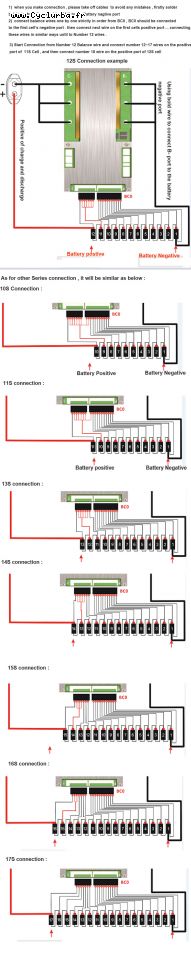

Je mets le shema de branchement que j'ai suivi
66 msg, 61 ans. (-29). |
Marco2943
03-12-2023 à 20h07
|

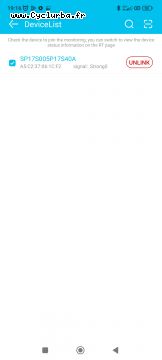

les différents écrans de l'appli
66 msg, 61 ans. (-29). |
Marco2943
03-12-2023 à 20h07
|

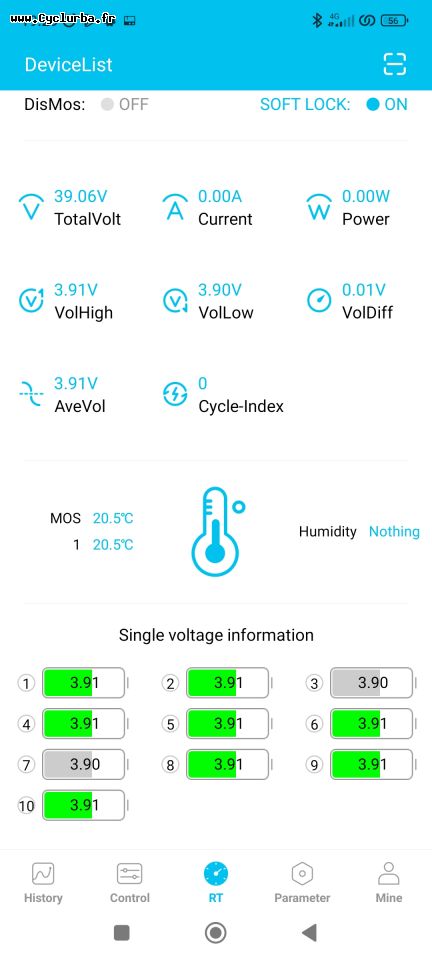

suivant
66 msg, 61 ans. (-29). |
Marco2943
03-12-2023 à 20h09
|
un autre
66 msg, 61 ans. (-29). |
publicité
03-12-2023 à 20h09
| Creation du fichier https://cyclurba.fr/fichier/pub_log.txt
|
Marco2943
03-12-2023 à 20h38
|
une photo du BMS ( de son petit frère)
66 msg, 61 ans. (-29). |
|
|
