Kaosmos
04-08-2024 à 13h30
|
salut je ne trouve plus l'info. quelqu'un pourrait me dire c'est quoi le soc d'une batterie li ion 48v quand elle est à 52,2v, mon bms m'affiche 22,3% mais ça me parait super bas. Par ailleurs on est d'accord que ce n'est qu'une valeur indicative et que même si le soc est mal configuré ça ne change rien au comportement du bms et au fonctionnement de la batterie?
merci.
Anonyme, 331 msg, (FR-13). Message modifié le 2024-08-04 13:31:35 par Kaosmos. |
Soupaloignon
04-08-2024 à 14h05
|
52.2V représente environ 80% de SoC (state of charge) sur une li-ion 48V
52.2V / 13S = ~4.0V par cellule
A ne pas confondre avec le DoD (depth of discharge), qui lui sera d'environ 20% effectivement ;)
1700 msg, 104 ans. (). Message modifié le 2024-08-04 16:54:17 par Soupaloignon. |
publicité
04-08-2024 à 14h05
| Creation du fichier https://cyclurba.fr/fichier/pub_log.txt
|
Kaosmos
04-08-2024 à 14h09
|
Impec Merci beaucoup !
Anonyme, 331 msg, (FR-13). |
Soupaloignon
04-08-2024 à 14h14
|
Si jamais, sur les Smart BMS type JBD/Xiaoxiang on peut parfois avoir des erreurs d'affichage du SoC après une modif, généralement il suffit de recharger la config pour que tout rentre dans l'ordre, éventuellement à pleine charge si nécessaire.
Oui sur ces BMS l'affichage du SoC est indicatif, ce qui importe ce sont les réglages de coupure haute et basse, et la tension réelle en cours.
L'affichage du SoC est en fonction des réglages en % dans les paramètres (100%,80%,60% etc ...)
C'est pas toujours très clair pour tout le monde, surtout si on bride la batterie à 90% SoC par exemple.
Pour illustrer, mes réglages SoC (charge max 90% sur ma batterie 48V)
J'aime bien l'appli OverKil solar, je la trouve plus clair pour les réglages (existe aussi pour iphone)
play.google.com
1700 msg, 104 ans. (). Message modifié le 2024-08-04 14:55:45 par Soupaloignon. |
Kaosmos
04-08-2024 à 18h11
|
Merci pour la config ça pourra me servir.
Anonyme, 331 msg, (FR-13). |
Kaosmos
01-07-2025 à 21h48
|
hey je reviens sur ce sujet que j'ai laissé de coté un moment, re revois toutes mes config actuellement pour faire du propre et j'ai toujours cette batterie, son bms plus exactement qui me pose problème avec le soc, c'est du grand n'importe quoi, à 52v le soc passe à 5% alors que je le configure à 90% à 4.1v/cellule , je rappel que c'est une 13s. bref j'ai contacté le sav pour qu'il me file un password qui permet de mettre à jour le firmware du bms au cas où celà résoudrait le problème mais le mien serait trop vieux pour faire la manip cependant ils m'ont dit qu'il fallait faire une charge complète en faisant s'activer la protection survolatge du bms, et faire la même avec une décharge complète. Du coup je sais pas trop comment configurer le bms pour qu'il soit en protection sans abimer les cellules et tout en les chargeant à 100% , est ce que si je set la protection autour des 90% de charge l'étalonnage du soc se fait quand même? ou est il nécessaire de charger à 4,2v/cellule? et dans ce cas à combien faire démarrer l'équilibrage et à combien mettre la protection survoltage?
Anonyme, 331 msg, (FR-13). |
Peter
02-07-2025 à 09h52
 |
Ils t'ont donner quel code ?
Voici mes regles pour 2 batteries différentes en 10s.
Ici le SoC%
|
Peter
02-07-2025 à 09h57
|
Il n'y a pas besoin que la charge monté jusqu'en protection puisque le bms utilise les règlages que tu as entré pour indiquer le SoC %.
En revanche si tu veux faire couper le bms en pration il suffit de régler les valeurs Cell protection en dessous de 4,2v puisque ton chargeur lui, va jusqu'à 4,2v par cellule.
Tu peux égalent modifier la tension maximum du pack à 53,5v par exemple au lieu de 54,6v.

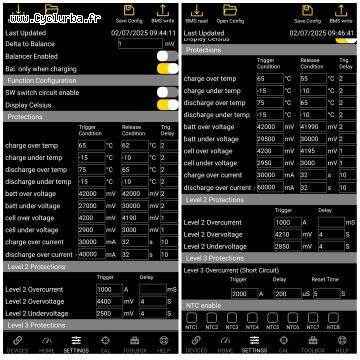

Voici mes réglages pour les 2 batteries.
|
Peter
02-07-2025 à 09h59
|
Et aussi ....
|
publicité
02-07-2025 à 09h59
| Creation du fichier https://cyclurba.fr/fichier/pub_log.txt
|
Kaosmos
02-07-2025 à 10h30
|
Bah j'ai beau set le soc à 90% pour une charge à 4,1/cellule , il fini toujours par dire n'importe quoi, genre il indique 5% à 3,9/cellule.. et si je charge ensuite la batterie il ne remonte jamais à 80% pourtant les tension que le bms indiquent sont toujours bonnes.
Le sav ne m'a pas donné de code (code nécessaire pour update le bms via l'App) puisque mon bms date d'avant 2023 parcontre en lui expliquant le problème il l'a dit de mettre le bms en protection.
C'est ce que j'ai fait hier en paramétrant mon alim de labo à 54,6v et en mettant la protection surcharge à 4,19v/cellule (54,47v pour le pack) et l'équilibrage à 4,16. Là j'ai paramétré le soc à 100%. Maintenant encore selon le sav il faut que je fasse une décharge complète, donc je vais paramétré la tension basse à 2,6 ou 2,7/cellule (elles peuvent descendre à 2,5) et voir si le bms "apprend" pour m'afficher in fine un soc correct.
Je ne fais cette manip qu'une fois après je repasse à une charge/equilibrage à 4,1/cellule.
Qu'est ce que t'en pense j'ai jamais fait de décharge si profonde de mes batteries, ça craint pas?
Sinon il a l'air bien ton bms, tu peux paramétrer le soc sur plusieurs tension comme celui de soupaloignon?
C'est quoi la marque ? Y'a moyen que je prenne pas des daily pour mes prochaines batteries.
Anonyme, 331 msg, (FR-13). |
|
|
