Philno
06-01-2026 à 16h28
|
Bonjour,.
Tout d'abord un grand bravo pour votre site et votre Forum qui est très complet.
Je suis possesseur d'un VAe la Poste électrique avec contrôleur d'origine.
Apres avoir lu différents posts sur votre forum, je me lance dans la modification du contrôleur pour un contrôleur un peu plus evolué.
J'ai acheté un Contrôleur su Ali Express . Contrôleur WINXU 250W 24/36/78V 13A
J'ai recâblé en Julet le controleur WINXU sur la majorité des connecteurs, en gardant les connecteurs Julet d'origine .
Il me reste a re-connecter en Julet le connecteur HALL et le connecteur Display
Avant de tout finaliser, je tente un premier test.
Je connecte la Batterie
Je connecte le Display (connecteur origine Ali Express)
Rien ne s'affiche sur la Display.
Avant de connecter quoi que ce soit de plus, il y a un problème et je n'ai aucune idée de ce que cela peut être.
Auriez vous des pistes que je puisse explorer?
Batterie
Connecteur Display
Display qui n'affiche rien
Controleur WINXU
Anonyme, 12 msg, (FR-85). |
Peter
07-01-2026 à 07h18
 |
Salut et bienvenue, le problème de l'adaptation avec des Julet c'est que l'on n'est jamais sûr a 100% que les fils correspondent.
As tu utilisé le nouvel afficheur qui est vendu avec le nouveau contrôleur ?
As tu utilisé les connectiques d'origine de ces 2 éléments sans rien modifier ?
La batterie fournit-elle un minimum de 32v pour alimenter le contrôleur ?
|
publicité
07-01-2026 à 07h18
| Creation du fichier https://cyclurba.fr/fichier/pub_log.txt
|
Philno
07-01-2026 à 12h12
|
Bonjour Peter
Tout d'abord merci pour la réponse rapide
LE display LCD était livré avec le contrôleur.
Je n'ai pas encore modifié en Julet le connecteur LCD et utilise les connecteurs d'origine
La batterie délivre bien 41 V j'ai teste avec un multimètre
Voila le type de connecteur qui est présent sur le display LCD livré avec le contrôleur. Je ne sais pas ou viens se connecter le connecteur 2 broches, que je n'ai donc pas connecté
Anonyme, 12 msg, (FR-85). |
Philno
07-01-2026 à 12h23
|
Il m'est impossible d'attacher une image.
J'ai essayé de passer par un hébergeur d'images (Zupimages) et je recois un code d'erreur lorsque je met le lien direct vers l'image herbergée.
je dois etre une grosse quiche
Anonyme, 12 msg, (FR-85). |
Papat2
07-01-2026 à 13h36
|
Cyclurba rencontre des pb actuellement, il est impossible de charger des images. Espérons que le pb soit résolu rapidement.
2092 msg, 60 ans. (-06). |
Peter
07-01-2026 à 19h46
|
Souvent il y a une connectique qu'il faut raccorder avec un petit interrupteur ou faire un shunt pour que le contrôleur soit activé directement par le bouton ON de l'afficheur. La connectique est nommée Power lock parfois.
|
Philno
11-01-2026 à 16h38
|
Merci Peter.
Je vais attendre que le forum puisse accepter d'insérer des photos.
Je viens d'essayer a nouveau et cela ne fonctionne toujours pas.
Merci
Anonyme, 12 msg, (FR-85). |
Philno
11-01-2026 à 16h46
|
Essai Photo via hebergeur

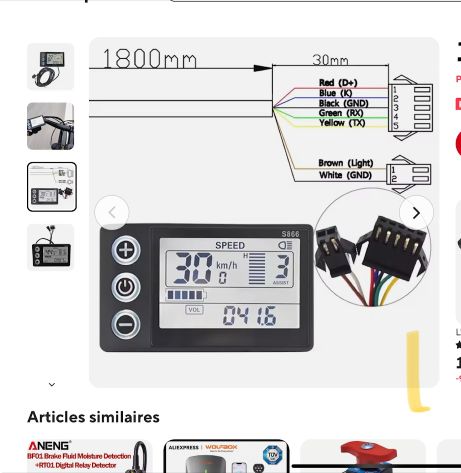

Type de connecteur Display
Anonyme, 12 msg, (FR-85). |
Philno
11-01-2026 à 16h56
|
Bon Ok
Ca marche, Alléluia!
Donc pour répondre a la réponse de PEter.
* Tension a la Borne de la BAtterie
J'ai bien un peu plus de 40V
*Type de contrôleur acheté sur Ali Express
*Type de connecteur Display coté contrôleur une Fois 5 broches. Cote Display une fois 5 broches et une fois 2 broches
* Type de connecteur coté display livré avec le controleur. Une fois 5 broches et une fois 2 broches
Ma question: Je n'ai pas connecte le connecteur 2 brches en sortie du Display.
Le display n'affiche rien.
Dois je connecter le connecteur 2 broches et ou?
Merci
Anonyme, 12 msg, (FR-85). |
publicité
11-01-2026 à 16h56
| Creation du fichier https://cyclurba.fr/fichier/pub_log.txt
|
Peter
11-01-2026 à 17h15
|
Tu n'as pas besoin de connecter la petite fiche avec 2 fils venant du display.
Cela sert à l'alimentation d'un petit convertisseur 36/5v pour la lumière.
En revanche il.faut que la boucle du fil rouge de la connectique lcd soit fermée.
Ça a l'air d'être le cas sur ta photo.
|
|
|
