Bibi78
06-12-2017 à 22h51
|
Le sujet revient souvent .. faire sois même sa soudeuse par point (DIY) afin de réparer ou assemblé son pack batterie en accus 18650 le plus souvent.
La faire soit même pour réduire les coûts certes mais une batterie de voiture et deux câbles ne permet pas d'avoir une machine correcte capable de faire de belle soudure régulière.
Alors après 3 mois de visionnage de tutoriels sur youtube et de multiples recherche sur les pièces , j'ai trouver une solution qui permet de se faire une bonne petite soudeuse par point pour - de 40 euros ! Et qui nécessite aucune programmation ni connaissance particulière hormis savoir utiliser un fer à souder classique et prendre des précautions lors de la récupération du transfo dans un micro-onde .
AVERTISSEMENTS:
Vous êtes tous responsables de vos actes et en aucun cas je ne serait être tenu responsable du mauvaise manipulation de votre part . merci.

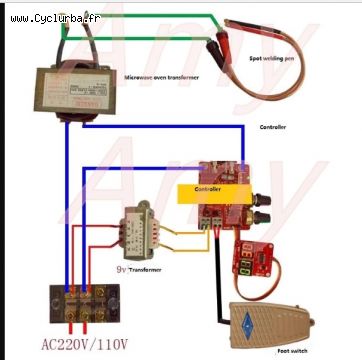

Voici le plan de départ issue du fabricant du module permettant le réglage de la durée et intensité de l'impulsion :
|
Bibi78
06-12-2017 à 23h23
|
Liste du matériel :
- Transformateur micro-ondes récup;
- Bouton poussoir ( à fabriquer ou récupérer sur ancienne calculette ou autre )
- 1,5 m de cable cuivre souple torsadé 16 ou 25mm² (moi 25 et 1 mètre mais trop court à mon gout)
10 euros = cable
- Transformateur 9v
5 euros =transfo
- Carte Contrôleur ( existe en simple ou double impulsion moi j'ai pris simple car j'avais pas vu la double )
10/15 euros = simple :module simple
double :module double
Et un fer à souder et du câble.
fer à souder : fer à souder
Je ferais une vidéo plus en détail très vite, montrant aussi la soudeuse point dans sa petite boîte et une réalisation de soudure.
Message modifié le 2022-09-07 14:50:26 par Cyclurba. |
publicité
06-12-2017 à 23h23
| Creation du fichier http://cyclurba.fr/fichier/pub_log.txt
|
Elem
14-01-2018 à 11h50
 |
Préparation du transfo micro onde, on coupe les enroulements du secondaire proprement .
|
Elem
14-01-2018 à 11h50
|

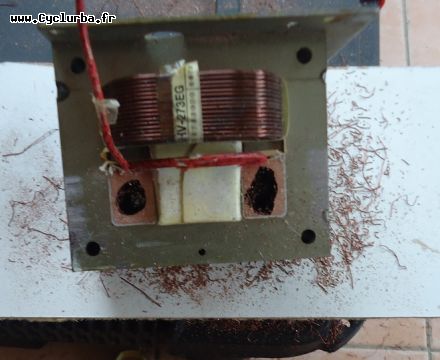

on perce des trous dans le bobinage restant sur le châssis, attention les yeux ;)
|
Elem
14-01-2018 à 11h52
|
Voila les parties sont prêtes a être dégagé a l aide d un petit burin ou ciseau, la suite la prochaine fois ;)
|
Bibi78
14-01-2018 à 16h33
|
Ahh Didier ! sava ?
il était temp...
bien vu j'ai fait exactement pareil avec une visseuse puis sa torsader , c''est la solution la plus simple pour dégager le début après burin et tournevis plat pour finir .
Je viens de recevoir tout ce qu'il me manquait , le nickel pur de Lucys store ( excellent..) et les 91 accus LG18650 MJ1 pour la batterie , du coup je vais refaire une petite vidéo de test de qualibrage du temp de l'impulsion et de l'intensité sur des accus qui sont bon mais dont j'ai pas utilité ( 30 accus Samsung 26h si il ya des intéressé...)
|
Elem
14-01-2018 à 17h31
|
Ça dépend a combien tu les vends, mais bon je vais plutôt investir dans des pana 2900 et 3450 .
Le transfo est nettoyé je vais mesurer l isolement des spires du primaire et par rapport au châssis puis faire des tests voir si 3 boucles convient pour une tension d environ 3V .
@++
|
Bibi78
14-01-2018 à 17h45
|
Pour toi 50€ les 30.
Sinon 3v c est inutile non? moi j ai 1.5v (25mm2 1 tour et demi de spire) et sa marche au top ! Il est conseiller 2v en général.
|
Elem
14-01-2018 à 21h59
|
Ok, possible je ne me suis pas trop penché sur la question, tu as 1.5v avec 1.5 spires ?
Donc tu as déjà réalisé ta soudeuse et fais des essais ?
PS : a ce prix la si personne ne se manifeste je te les prendrai .
@++
Message modifié le 2018-01-14 23:50:07 par Elem. |
publicité
14-01-2018 à 21h59
| Creation du fichier http://cyclurba.fr/fichier/pub_log.txt
|
Bibi78
15-01-2018 à 02h53
|
Oui j'ai 1.5V pour 1.5 spires .
bah ma soudeuse c'est celle de la page 1 ...  les essai demain enfin tout à l heure car j'attendai le nickel qui à mis un peu de temp mais il est top . Donc petite vidéo taleur .
|
|
|
