Meuh
29-10-2015 à 16h42
 |
Ce sujet est la suite un peu mieux présenté de cette article commencé ici : PowerBank USB 5v 2A à base de 5 accus 18650 Samsung 30B.
Les batteries 18650 sont les LG MJ1 présentées et testées ici : Accus LG 18650 MJ1 : 3000mAh à 5A constant !
La particularité de ce powerbank est qu'il sort une tension variable modifiable (DC) de 0,1v à 24v sur une prise ronde semblable à celle des PC portable.
Biensûr, il a 2 prise USB 5v 2A (donc la tension n'est pas modifiable par sécurité).
L'autre particularité de ce QD188-ALT est qu'il intégre un BMS complet qui permet, donc, d'équilibrer l'ensemble 4S2P formé par les 8 accus 18650 installés.
La plupart des PowerBank qui utilisent un montage série (par exemple, 2S3P ou 3S2P) n'ont aucun procédé de protection contre un déséquilibre à la charge.
Les powerBank qui utilise du 1S5P ou 1S8P n'ont pas besoin de protection puisque les accus ne sont pas en série.
Grâce à cela, le système multi-tension permet, aussi d'être rechargé depuis un 5v USB ... ou depuis un chargeur de PC portable (entre 18-20v DC).
---
Cette objet représente une alimentation portable de laboratoire à mes yeux ... et permet d'avoir, donc, l'autonomie agréable des accus 18650 sans l'inconvénient de leur recharge individuel.
Nikola (tesla), 37563 msg, 76 ans. Zurich (CH-01). [mon blog] ... mon trike KMX, c'est ma porsche de retraité ... :-D |
Meuh
29-10-2015 à 16h43
|
Déballage.
 -  -
Nikola (tesla), 37563 msg, 76 ans. Zurich (CH-01). [mon blog] ... mon trike KMX, c'est ma porsche de retraité ... :-D |
publicité
29-10-2015 à 16h43
| Creation du fichier https://cyclurba.fr/fichier/pub_log.txt
 Lien commercial -181-
|
Meuh
29-10-2015 à 16h46
|

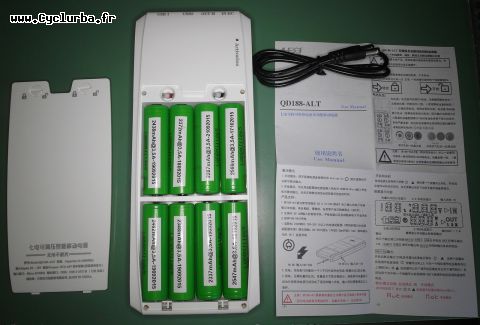

Attention à l'ordre d'insertion des accus 18650, c'est très important pour éviter de griller le BMS intégré (qui a un bouton d'activation unique à l'arrière).
 -
Nikola (tesla), 37563 msg, 76 ans. Zurich (CH-01). [mon blog] ... mon trike KMX, c'est ma porsche de retraité ... :-D |
Meuh
29-10-2015 à 16h48
|
Mise en place des accus comme le mode d'emploi l'exige, activation par le bouton à trombone puis mise en charge par un chargeur 5v 1A (les accus installés ont été déchargés à 3,5A 3,0v avant).
On voit que l'ampèremêtre permet de voir l'injection ou la sortie quand on utilise le powerbank.
On rêgle la tension de sortie (sur la prise ronde comme les PC portable) avec le bouton ON/OFF (monter la tension) ou la flêche vers le bas (descendre la tension).
L'écran à l'air d'être un OLED multipoint puisqu'on ne voit pas de rétro-éclairage.
Nikola (tesla), 37563 msg, 76 ans. Zurich (CH-01). [mon blog] ... mon trike KMX, c'est ma porsche de retraité ... :-D |
Meuh
30-10-2015 à 12h55
|

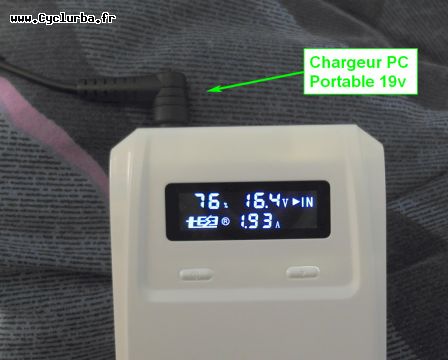

La charge s'est arrêtée à 16,3v et 74% de remplissage.
 J'ai débranchée l'USB et remis puis c'est reparti à 14v et 0,3A.
Ce qui est bien est qu'on a donc le seuil haut après débranchement qui reste visible.
C'est peut-être la protection de mon chargeur USB qui a sourcillé puisque sur la notice, je vois que le chargeur USB doit être un modèle 2,5A-3A.
Nikola (tesla), 37563 msg, 76 ans. Zurich (CH-01). [mon blog] ... mon trike KMX, c'est ma porsche de retraité ... :-D |
Meuh
30-10-2015 à 15h38
|
Effectivement, il y a une restriction ... on ne peut pas charger plus que 16,4v par la prise USB 5v.
Si on veut aller tout en haut, il faut le chargeur du PC portable (entre 18 et 20v).
Nikola (tesla), 37563 msg, 76 ans. Zurich (CH-01). [mon blog] ... mon trike KMX, c'est ma porsche de retraité ... :-D |
Meuh
30-10-2015 à 16h27
|

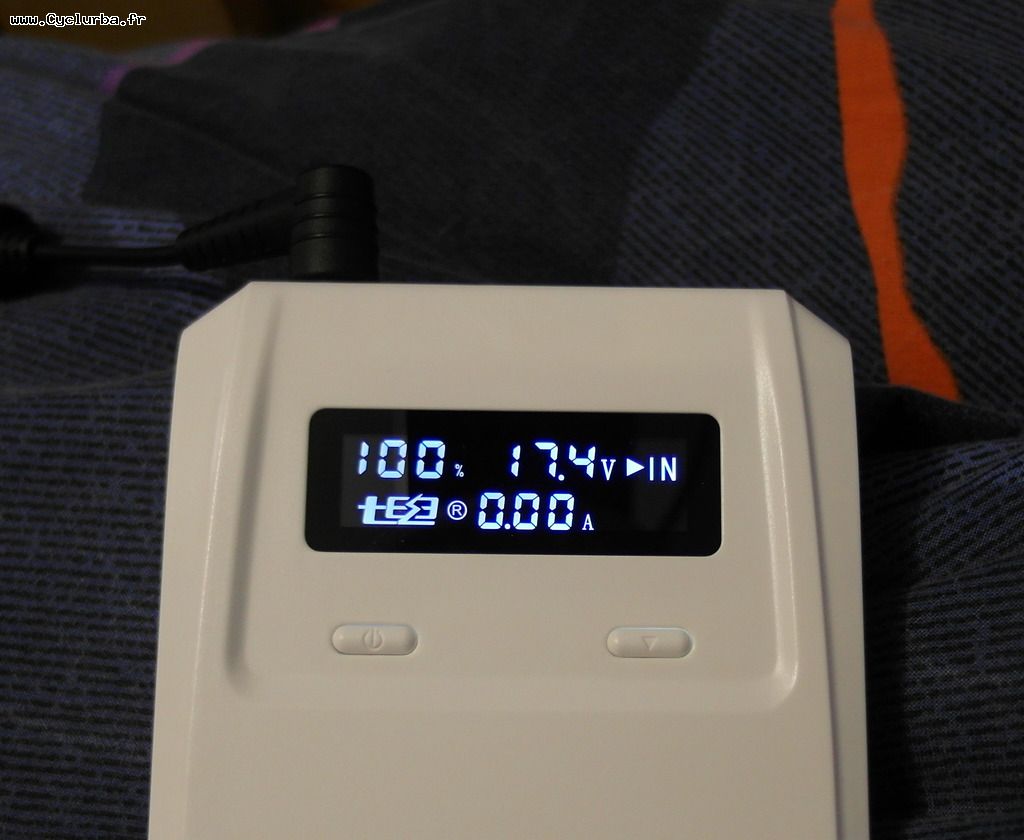

Et la tension maximale de charge en 4S.
La coupure a lieu à 16,9v néanmoins.
Nikola (tesla), 37563 msg, 76 ans. Zurich (CH-01). [mon blog] ... mon trike KMX, c'est ma porsche de retraité ... :-D |
Meuh
30-10-2015 à 16h39
|
Astuce :
- pour baisser la tension : ON/OFF
- pour augmenter la tension : flêche du haut
- pour voir la tension du pack lorsqu'on utilise la source USB :1 clic sur ON/OFF

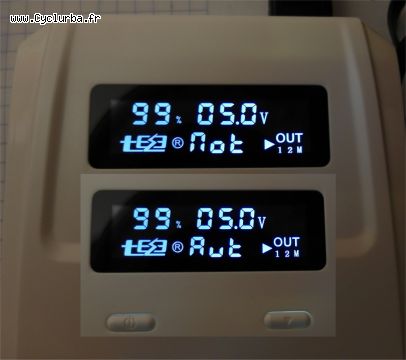

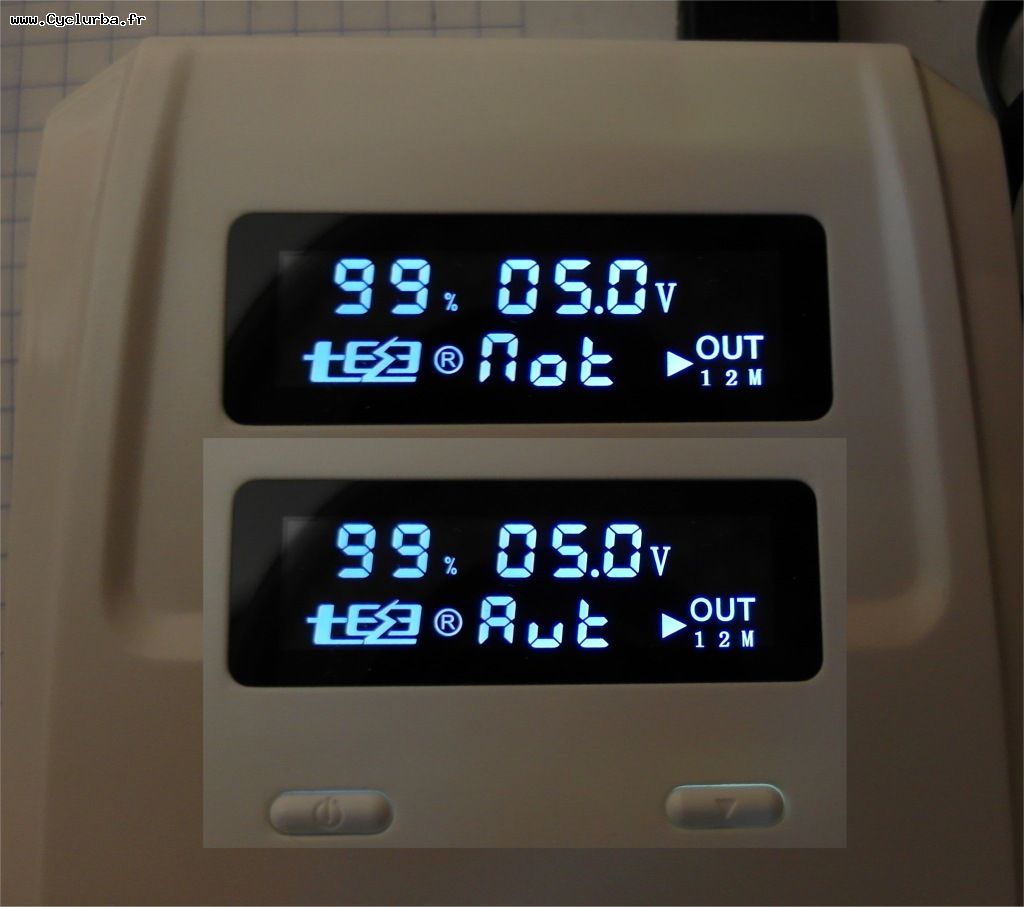

- pour ne pas que le powerbank s'éteigne lorsque le courant est négligeable : double-clic sur ON/OFF ou flêche du haut (NOT ou AUTO apparaît alors).
Néanmoins, l'écran, lui se mettra bien en veille après 30s sans appui sur une touche.
La sortie multi-tension est en connecteur rond 5,5mm par 2,5mm.
L'entrée de charge 18-20v DC est en connecteur rond 5,5mm par 2,1mm (standard de certains PC portable en chargeur 19v).
Nikola (tesla), 37563 msg, 76 ans. Zurich (CH-01). [mon blog] ... mon trike KMX, c'est ma porsche de retraité ... :-D |
Meuh
30-10-2015 à 17h59
|

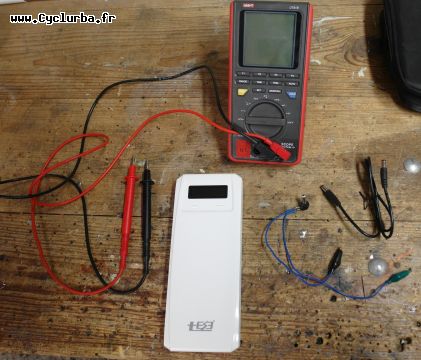

Puisque je voulais en faire une alimentation portable de laboratoire, on fait quelques tests pour voir comment ça fonctionne ... en puissance surtout.
J'ai pu retrouver dans mon bordel de câbles à recycler, une fiche 5,5mm x 2,5mm où j'ai soudé des pinces crocodiles.
Comme ce powerbank ne peut émettre que 3,85A ... les fils en 0,5mm² suffisent largement (ainsi que les crocodiles qui sont un très mauvais système pour du permanent).
Nikola (tesla), 37563 msg, 76 ans. Zurich (CH-01). [mon blog] ... mon trike KMX, c'est ma porsche de retraité ... :-D |
publicité
30-10-2015 à 17h59
| Creation du fichier https://cyclurba.fr/fichier/pub_log.txt
Lien commercial -181- |
Meuh
30-10-2015 à 18h04
|
Nikola (tesla), 37563 msg, 76 ans. Zurich (CH-01). [mon blog] ... mon trike KMX, c'est ma porsche de retraité ... :-D |
|
|
Forum
> Divers, autour du vélo ou non > Habitat, écologie et énergie
