887 messages.      43 44 45 46 47 48 49 50 51 52 53   - Soudeuse par point. Encore !!! [13021]
Micka76550
17-10-2016 à 22h13
Acceder au profil du membre
Ok ben si il n'y a pas besoin de radiateur,c'est encore mieux alors
Merci pour le lien
Pour le contrôle de l'amperage,c'est bien comme ça que je fais (pince ampèremétrique et secondaire en cours circuit)un cours instant évidemment
Se qui est bien, sur ce transfo,c'est qu'il y a 4 réglages sur le primaire
Je vais mettre une photo du transfo demain !!!
A@

Mickael, 2201 msg, 36 ans. Tourville Sur Arques (FR-76). [mon blog]
 Citer Alerter [474180]
Richardel
18-10-2016 à 10h24
Acceder au profil du membre
Ah, je me réjouis de voir ce transfo car s'il y a des "reglages" sur le primaire, c'est qu'il est multi tension... je vois pas quoi d'autre

Petite réflection sur ma machine a souder...
Comme la machine d'Albert, j'amène le cable 25² vers les pointes en le faisant longer les cornières en alu. Lors de la soudure, je pousse légèrement sur ces cornières pour assurer le contact.
Les cornières en alu sont au potentiel des pointes.
Je remarque qu'après une quarantaine de soudure, soit une cellule de 6 éléments, les cornières aluminium sont chaudes (disons bonnement tiède).
Je ne me vois pas faire 4 ou 5 cellules d'un coup... la chaleur de l'alu deviendrait désagréable.

J'ai d'abord cru a un défaut d'isolation mais après avoir déconnecté le 25², l'ohmètre ne révèlé aucun problème.
Je pense aux courant de Foucault (on trouve l'animateur partout ) induit par le câble 25².
je ne vois pas d'autre explication... votre avis ?

Comme ca chauffe, il doit, forcément, y avoir des pertes et ces pertes doivent se répercuter sur le courant de soudage (bien que ca soude correctement). C'est surtout la chaleur qui est désagréable.

Je me demande si je ne vais pas remplacer les cornières alu par du bois. Qu'en pensez-vous ?

Richard, 1553 msg, 66 ans. Petit Rechain (BE-48).
 Citer Alerter [474258]
publicité
18-10-2016 à 10h24

Fatal error: Call to undefined function LectureSQL() in /home/cyclurba/public_html/cyclurba.fr/pub/banniere.php on line 72

Richardel
18-10-2016 à 10h39
Acceder au profil du membre
Ah, je me réjouis de voir ce transfo car s'il y a des "reglages" sur le primaire, c'est qu'il est multi tension... je vois pas quoi d'autre

Petite réflection sur ma machine a souder...
Comme la machine d'Albert, j'amène le cable 25² vers les pointes en le faisant longer les cornières en alu. Lors de la soudure, je pousse légèrement sur ces cornières pour assurer le contact.
Les cornières en alu sont au potentiel des pointes.
Je remarque qu'après une quarantaine de soudure, soit une cellule de 6 éléments, les cornières aluminium sont chaudes (disons bonnement tiède).
Je ne me vois pas faire 4 ou 5 cellules d'un coup... la chaleur de l'alu deviendrait désagréable.

J'ai d'abord cru a un défaut d'isolation mais après avoir déconnecté le 25², l'ohmètre ne révèlé aucun problème.
Je pense aux courant de Foucault (on trouve l'animateur partout ) induit par le câble 25².
je ne vois pas d'autre explication... votre avis ?

Comme ca chauffe, il doit, forcément, y avoir des pertes et ces pertes doivent se répercuter sur le courant de soudage (bien que ca soude correctement). C'est surtout la chaleur qui est désagréable.

Je me demande si je ne vais pas remplacer les cornières alu par du bois. Qu'en pensez-vous ?

Richard, 1553 msg, 66 ans. Petit Rechain (BE-48).
 Citer Alerter [474261]
Richardel
18-10-2016 à 10h42
Acceder au profil du membre
desolé pour le doublon et j'arrive pas a le supprimer

Richard, 1553 msg, 66 ans. Petit Rechain (BE-48).
 Citer Alerter [474262]
Micka76550
19-10-2016 à 00h23
Acceder au profil du membre
Bonsoir tous le monde,
Richardel,oui c'est bien ça mon transfo à 4 réglages sur le primaire ce qui me donne le choix entre 4 tension de sortie différentes
Du coup j'ai fait des essais ce soir,et j'ai comparé avec le transfo de joss76 (micro ondes rembobiner) !!!
Donc celui de joss76: 4tours au secondaire,tension à vide 3,7v et 600 ampères en cours circuit !!!!
Pour le mien: 4tours au secondaire,tension à vide 4,2v et 800 ampères en cours circuit !!!
Pour augmenter l'amperage il faudrait que je réduise le nombre de tours,mais sa ferait descendre la tension donc je ne pense pas que se soit bien intéressant
Surtout que le j'ai fait un petit test sur un accu HS ,il faut vraiment qu'une impulsion sinon sa Perse direct
Pour ton histoire de chauffe, je ne suis pas le mieux placé pour répondre mais je penserais en premier,a la section de câble un peu juste,pour exemple le transfo de joss76 avait tendance à chauffer pendant les essais alors que le miens (malgré la puissance plus élevé)ne chauffe pas,par contre j'ai utilisé un câble de 50mm2 multi-bruns!!!
Merci pour ton message privé je vais voir ça !!!

Mickael, 2201 msg, 36 ans. Tourville Sur Arques (FR-76). [mon blog]
 Citer Alerter [474470]
silicium81
19-10-2016 à 07h25
Acceder au profil du membre
Tu devrais baisser à 3 tours. Si la tension est trop importante, cela provoque un arc qui perce l'accu très très vite... (comme tu le constates)

Patrick, 4994 msg, 54 ans. Albi (FR-81). [mon blog] RH205B, 38V/9Ah + 40V22Ah BMS DIY: cliquer sur blog ou vae-tech.forumactif.org/
 Citer Alerter [474479]

Message modifié le 2016-10-19 09:22:08 par silicium81.
Richardel
19-10-2016 à 09h58
Acceder au profil du membre
oui, je trouve aussi que la tension est un peu haute.
par contre, je ne savais pas que la tension favorisait le percement... bon a savoir.

Richard, 1553 msg, 66 ans. Petit Rechain (BE-48).
 Citer Alerter [474512]

Message modifié le 2016-10-19 09:59:52 par Richardel.
silicium81
19-10-2016 à 11h00
Acceder au profil du membre

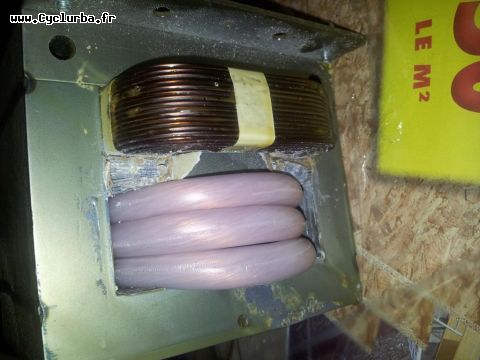

Il faut aussi bien remplir en cuivre le secondaire sinon on perd de la puissance (et donc des ampères). Le secondaire de mon transfo: 3 tours de 25 mm2

Patrick, 4994 msg, 54 ans. Albi (FR-81). [mon blog] RH205B, 38V/9Ah + 40V22Ah BMS DIY: cliquer sur blog ou vae-tech.forumactif.org/
 Citer Alerter [474530]

Message modifié le 2016-10-19 11:01:31 par silicium81.
Micka76550
19-10-2016 à 12h45
Acceder au profil du membre
Ok ,par contre avant de rembobiner à 3 tours,j'ai oublié de préciser:
Comme je l'ai dit j'ai 4 réglages et j'ai donné les valeurs Max !!!!
Donc les 4 valeurs:
1: 2.2v. 460A
2: 2.55v 500A
3: 3.3v 670A
4: 4.2v 800A
donc le réglage 3 m'a l'air pas mal ?
Et le 4 pour les grosses épaisseur

Mickael, 2201 msg, 36 ans. Tourville Sur Arques (FR-76). [mon blog]
 Citer Alerter [474548]
publicité
19-10-2016 à 12h45

Fatal error: Call to undefined function LectureSQL() in /home/cyclurba/public_html/cyclurba.fr/pub/banniere.php on line 72
Micka76550
20-10-2016 à 20h06
Acceder au profil du membre
Bon bah pas de chance j'ai compilé le programme ,et se met orange avec un message d'erreur

Mickael, 2201 msg, 36 ans. Tourville Sur Arques (FR-76). [mon blog]
 Citer Alerter [474909]
887 messages.      43 44 45 46 47 48 49 50 51 52 53   - Soudeuse par point. Encore !!! - Lu 289003 fois. [13021]
